Nexans H07RN-F TITANEX®

TITANEX

La gamme TITANEX® propose des câbles souples avec gaine élastomère, résistants et flexibles, adaptés à tous types d'installations, intérieures ou extérieures, même en milieux contraignants ou en présence d'huiles et produits chimiques.

Lire plus

Télécharger tous les documents Trouver un distributeur

Contactez-nous

Produits

Description

Normes

Produit

2014/68/EU; EN 50525-2-21; HD 516; IEC 60245-4 type 66; NF C32-102-4
International

EU Directive 2011/65/EU (RoHS)

Avantages

Très grande souplesse
Très grande résistivité à l'écrasement
Bonne résistance aux produits chimiques, aux huiles et et aux vibrations

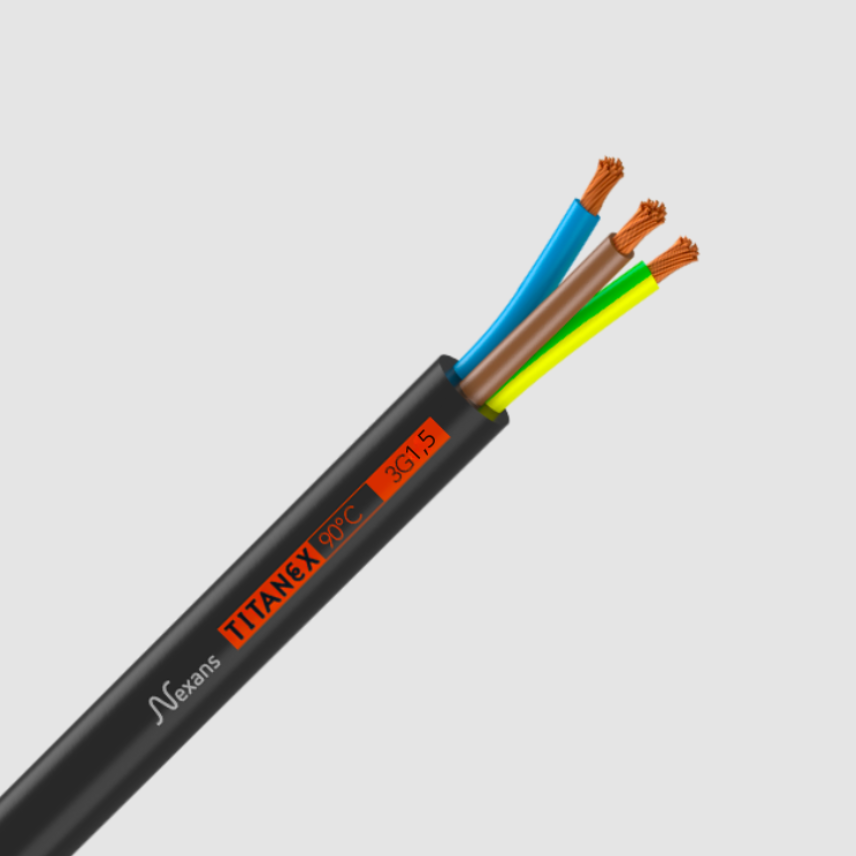

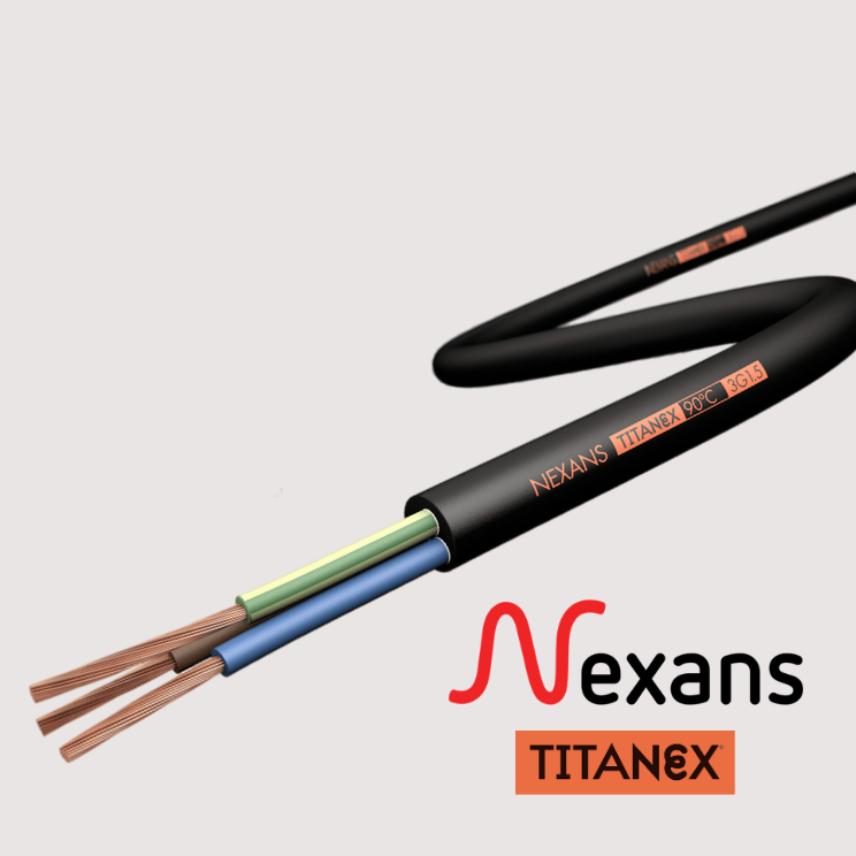

Les câbles TITANEX^® H07RN-F, câbles souples avec isolation caoutchouc type EPR et gaine en caoutchouc, offre des propriétés mécaniques exceptionnelles en mesure de satisfaire vos exigences les plus variées. Quelles que soient les conditions d’installation, intérieures comme extérieures, confrontées à des environnements exigüs à risque ou en présence d’huiles et de substances chimiques, TITANEX^® H07RN-F allie résistance et flexibilité pour s’adapter à l’ensemble de vos contraintes.

Depuis plus de 50 ans, les câbles TITANEX^® H07RN-F sont reconnus et sont gage d’installations fiables en milieux industriels (usines, chantiers, ports…) qu’elles soient fixes ou mobiles telles que pour des grues, des connexions de machines outils, des alimentations de moteurs …
Les qualités mécaniques des câbles TITANEX^® H07RN-F permettent également une utilisation dans les environnements évènementiels, pouvant accueillir du public comme des festivals, des concerts ou encore des manifestations sportives … où le câble est exposé sans protection et peut être utilisé à plusieurs reprises.

Température sur âme : 90°C
Tension de service : 450/750V en mobile et 0.6/1kV en fixe.

De plus les câbles TITANEX^® H07RN-F ont été conçus pour limiter la production et la propogation du feu et des fumées :

Réaction au feu selon la RPC : Eca (suivant EN 50575:2014+A1:2016)
Non propagateur de la flamme selon IEC 60332-1 et C2

Installation

Les câbles TITANEX H07RN-F peuvent être posés sur chemin de câble, sur tablettes, à l'intérieur des caniveaux ou fixés aux parois ; à l'extérieur avec ou sans protection. Ils peuvent aussi être enterrés avec une protection mécanique complémentaire, ou sans protection grâce à une bonne résistance aux UV.

Rayon de courbure minimum

Dynamique : 6 à 8 x le diamètre extérieur du câble.
Statique : 3 x le diamètre extérieur du câble si le diamètre est < ou = 12mm ; 4x si diamètre extérieur est > 12mm.

Tirage sur les conducteurs de câble

Lors du tirage des câbles, il faut que tous les conducteurs participent à l'effort de manière identique. La force de traction ne doit en aucun cas excéder 15N/mm2 de section globale.

La force maximale de traction ne doit, néanmoins, jamais dépasser 1000N au total, même si la règle ci dessus peut conduire à des valeurs plus élevées sur de fortes sections de câbles.

Marquage

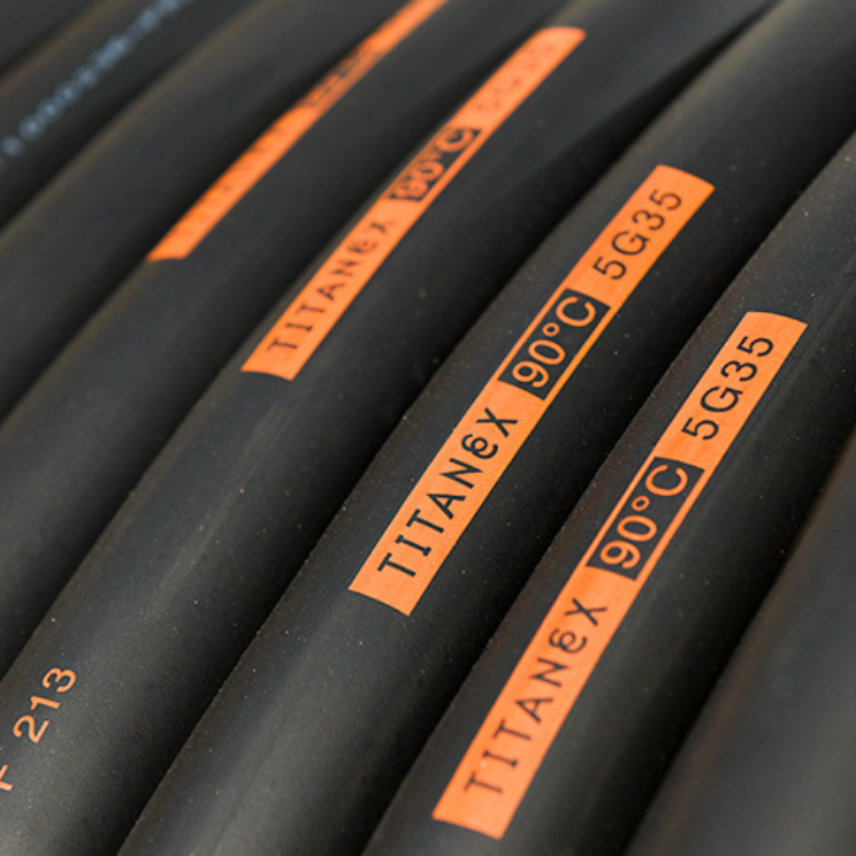

TITANEX 90°C n (x or G) s NEXANS CE USEH07RN-F - n° usine - marquage métrique - Made in France Y Eca n°DoP

Marquage métrique

Marquage tous les mètres pour ne dérouler que la longueur nécessaire.

TITANEX MADE TO SURVIVE

Compléments Nexans TITANEX

Repérage des conducteurs
(en accord avec l'harmonisation européenne HD308 S2)

1x: noir
2x: brun - bleu
3x: brun - noir - gris (brun - noir - bleu pour les sections de conducteurs de 1,5 et 2,5mm²)
3G: brun - bleu - vert/jaune
4x: brun - noir - gris - bleu
4G: brun - noir - gris - vert/jaune
5x: brun - noir - gris - bleu - noir
5G: bleu - brun - noir - gris - vert/jaune
7 conducteurs et plus : noirs avec repérage par numéros

Packaging

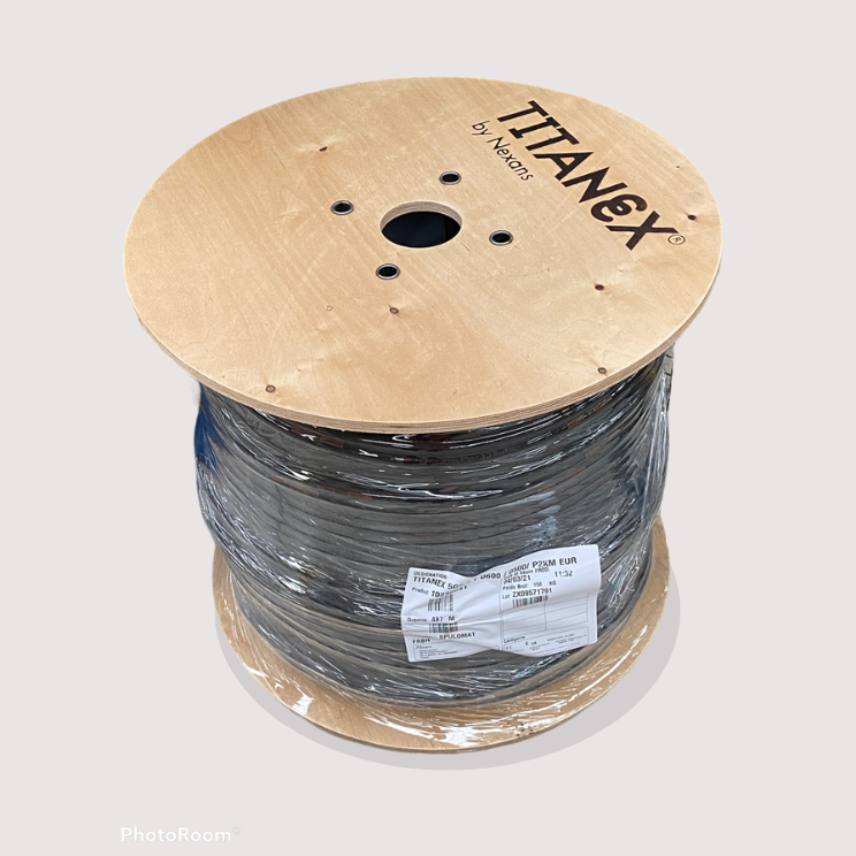

Produit disponible en touret résistant aux chocs et à l'eau
Produit disponible en couronne avec identification rapide et lien vers des informations complémentaires via un QR Code

Produit complémentaire

TITANEX® PREMIUM
Equivalent du TITANEX® en version sans halogène pour limiter les dégagements de fumées lors d'un incendie. Il peut être également utilisé en immersion (AD8 selon le NF C 15-100) et pour des applications grand froid (-50°C).

Intensités admissibles

Les intensités admissibles sont indiquées pour une température ambiante de 30°C en régime permanent et une température sur âme de 90°C. Pour des températures différentes, il faut appliquer des coefficients de corrections :

Température maximum sur l'âme : 90°C en installation fixe et 60°C en installation mobile
Température minimale ambiante : -40°C en installation fixe et -25°C en installation mobile
Température en court-circuit : 250°C

Chute de tension

Base de calcul Cos ø = 0.8

Rayon de courbure minimum

Dynamique: 6 à 8 x le diamètre extérieur du câble.
Statique : 3 x le diamètre extérieur du câble si le diamètre est < ou = 12mm ; 4x si le diamètre extérieur est > 12mm

Tirage sur les conducteurs des câbles

Lors du tirage des câbles, il faut que tous les conducteurs participent à l'effort de manière identique. La force de traction ne doit en aucun cas excéder 15N/mm² de section globale. La force maximale de traction ne doit, néanmoins, jamais dépasser 1000N au total, même si la rêgle ci dessus peut conduire à des valeurs plus élevées sur de fortes sections de câbles.
