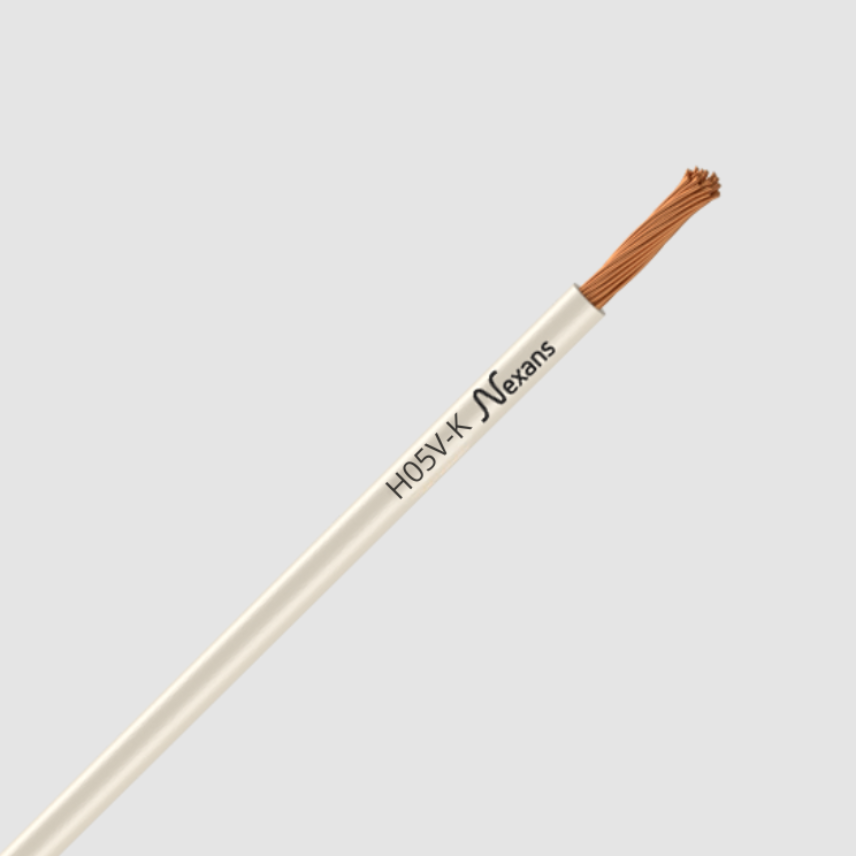

Nexans H05V-K VISIBOX 1x1 IVOIRE C100m
Nexans H05V-K VISIBOX 1x1 IVOIRE C100m
Conducteurs souples, sans gaine, isolés PVC pour usage général. Les conducteurs H05V-K sont utilisés pour la filerie interne.
Lire plus- Réf. Nexans : 10185118
- Réf. pays : 01272045
- GTIN : 3427500015933
Description
Description
Normes
-
ProduitEN 50525-2-31; HD 21.3; IEC 60227-6; NF C32-201/3
Application
Utilisation
Les conducteurs Nexans H05V-K sont utilisés pour la filerie interne.
Pose
Air libre, sur isolateur, ou sous conduit : gaines, goulottes, etc...
Marquage
S.Y + USE
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Couleur de la gaine
Blanc Ivoire - RAL 1015
Flexibilité de l'âme
Souple classe 5
Forme de l'âme
Circulaire
Isolation
PVC
Nature de l'âme
Cuivre nu
Sans plomb
-
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Section du conducteur
1 mm²
Diamètre externe nominal (mm)
3,0 mm
Masse approximative
14 kg/km
Nombre de conducteurs
1
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U (Um)
300 / 500 V
Intensité admise en monophasé
13,5 A
Intensité admise en tri-phasé
12,0 A
Intensité permissible (courant continu)
- A
Caractéristiques mécaniques
Caractéristiques mécaniques
Résistance mécanique aux chocs
Faible
Flexibilité du câble
Souple
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Température maximale sur l'âme
70 °C
Température maximale sur l'âme en court circuit
160 °C
Température ambiante d'utilisation, plage
-5 ... 60 °C
Non propagateur de la flamme
C2, NF C 32-070
Résistance aux intempéries
Non
Résistance chimique
Accidentelle
Etanchéité
AD1
Conditionnement
Couronne
Longueur
100 m
Rayon de courbure en cours de pose
18 mm
Rayon de courbure minimum en utilisation statique
9 mm
Ressources
Ressources
Documentation
Licence H05V-K
pdf — 63.5 kB
PEP ECOPASSPORT H05V-K
pdf — 3.1 MB
Déclaration de performance
- Déclaration de performance n° : 1000190-FRAU
- Date de certification : 05/04/2017
- AVCP (Évaluation et Vérification de la Constance des Performances) : System 3
- Organisme notifié : NB 1812
- Performance déclarée : Eca
