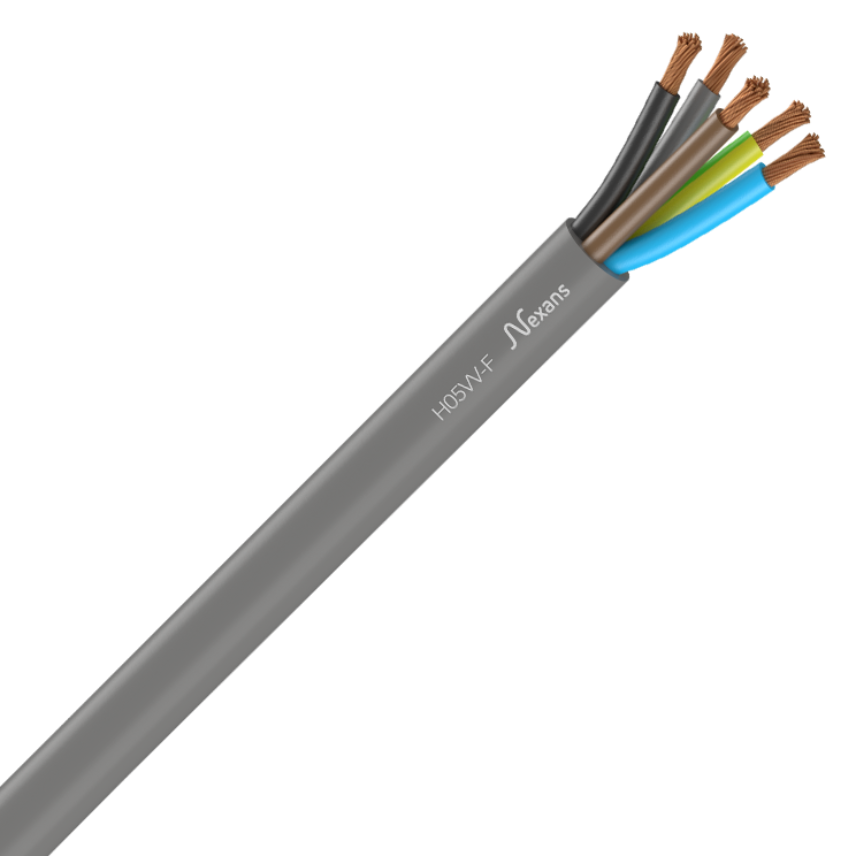

Nexans H05VVF 5G2,5 GRIS* D75m
Nexans H05VVF 5G2,5 GRIS* D75m
Câbles souples, isolés et gainés en PVC, pour usage domestique. Les câbles H05VV-F sont prévus pour l'alimentation d'appareils électro-domestiques divers, mobiles ou semi-mobiles. Leur utilisation pour l'alimentation des appareils de chauffage et cuisson n'est possible que si les câbles ne sont pas soumis aux rayonnements, ou en contact avec des parties chaudes.
Lire plus- Réf. Nexans : 10097425
- GTIN : 3170238089041
Description
Description
Normes
-
ProduitEN 50525-2-11; HD 21.5; IEC 60227-53; NF C32-201/5
Application
H05VV-F cables are designed for households. They can only be used for heating and cooking appliances if there is no risk of radiations or contact with hot parts.
Installation
Open air.
Marking
n (x or G) s mm² S.Y + USE HAR H05VV-F N° Usine
- n = number of cores
- s = section in mm²
- G = with Green-Yellow
- x = without Green-Yellow
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Conducteur vert/jaune
Oui
Couleur de la gaine
Gris
Avec neutre de section réduite
Non
Flexibilité de l'âme
Souple classe 5
Forme de l'âme
Circulaire
Gaine extérieure
PVC
Isolation
PVC
Nature de l'âme
Cuivre nu
Sans plomb
Oui
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Section du conducteur
2,5 mm²
Nombre de conducteurs
5
Diamètre extérieur maxi
- mm
Masse approximative
- kg/km
Section du conducteur neutre
- mm²
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U (Um)
300 / 500 V
Chute de tension en monophasé
- V/A.km
Intensité admissible à l'air libre
- A
Caractéristiques mécaniques
Caractéristiques mécaniques
Résistance mécanique aux chocs
Faible
Flexibilité du câble
Souple
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Température maximale sur l'âme
70 °C
Conditionnement
Touret
Longueur
75 m
Température maximale sur l'âme en court circuit
150 °C
Température ambiante d'utilisation, plage
-5 ... 60 °C
Non propagateur de la flamme
C2, NF C 32-070
Résistance aux intempéries
AN1
Résistance chimique
Accidentelle
Etanchéité
AD2
Rayon de courbure minimum en utilisation statique
- mm
Ressources
Ressources
Documentation
Licence H05VV-F
pdf — 71.3 kB
Identification des conducteurs
xls — 0 B
Déclaration de performance
- Déclaration de performance n° : 1000138-FRLV
- Date de certification : 11/10/2017
- AVCP (Évaluation et Vérification de la Constance des Performances) : System 3
- Organisme notifié : 1812
- Performance déclarée : Eca
