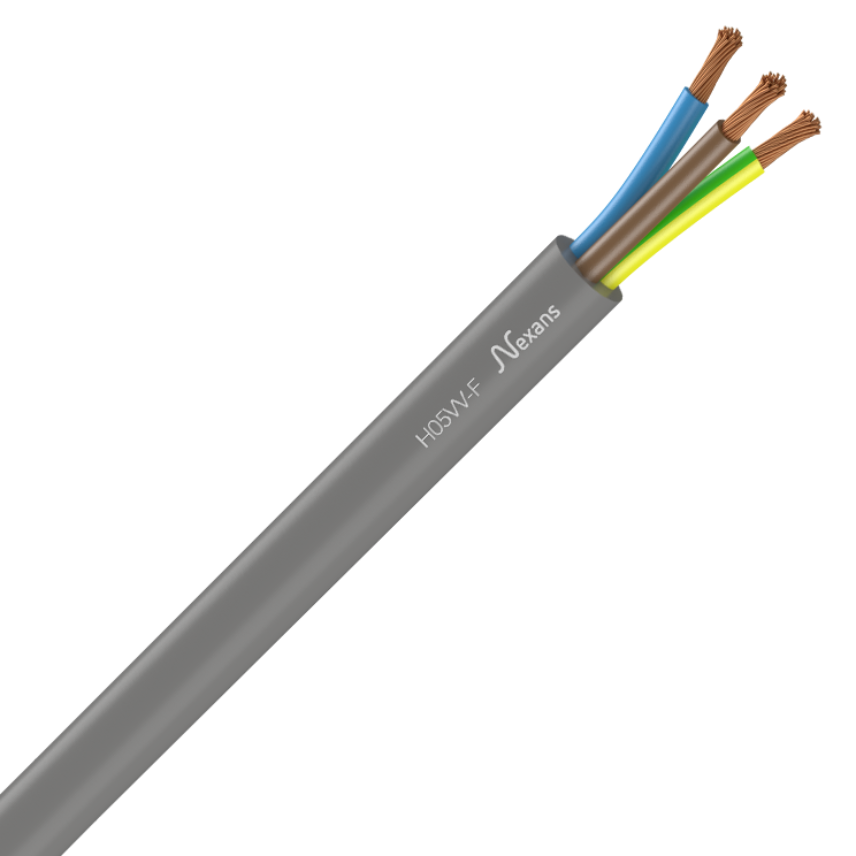

Nexans H05VV-F 3G2.5 GRIS C50m
Nexans H05VV-F 3G2.5 GRIS C50m
Câbles souples, isolés et gainés en PVC, pour usage domestique. Les câbles H05VV-F sont prévus pour l'alimentation d'appareils électro-domestiques divers, mobiles ou semi-mobiles. Leur utilisation pour l'alimentation des appareils de chauffage et cuisson n'est possible que si les câbles ne sont pas soumis aux rayonnements, ou en contact avec des parties chaudes.
Lire plus- Réf. Nexans : 10221731
- Réf. pays : 01272504
- GTIN : 3170230007135
Description
Description
Normes
-
ProduitHD 21.5; IEC 60227-53; NF C32-013; NF C32-201/5
-
InternationalIEC 60298
Application
H05VV-F cables are designed for households. They can only be used for heating and cooking appliances if there is no risk of radiations or contact with hot parts.
Installation
Open air.
Marking
n (x or G) s mm² S.Y + USE HAR H05VV-F N° Usine
- n = number of cores
- s = section in mm²
- G = with Green-Yellow
- x = without Green-Yellow
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Conducteur vert/jaune
Oui
Couleur de la gaine
Gris
Avec neutre de section réduite
Non
Flexibilité de l'âme
Souple classe 5
Forme de l'âme
Circulaire
Gaine extérieure
PVC
Isolation
PVC
Nature de l'âme
Cuivre nu
Sans plomb
Oui
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Section du conducteur
2,5 mm²
Nombre de conducteurs
3
Diamètre extérieur maxi
12,0 mm
Masse approximative
146 kg/km
Section du conducteur neutre
- mm²
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U (Um)
300 / 500 V
Chute de tension en monophasé
13,3 V/A.km
Intensité admissible à l'air libre
29 A
Caractéristiques mécaniques
Caractéristiques mécaniques
Résistance mécanique aux chocs
Faible
Flexibilité du câble
Souple
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Température maximale sur l'âme
70 °C
Conditionnement
Couronne
Longueur
50 m
Température maximale sur l'âme en court circuit
150 °C
Température ambiante d'utilisation, plage
-5 ... 60 °C
Non propagateur de la flamme
C2, NF C 32-070
Résistance aux intempéries
AN1
Résistance chimique
Accidentelle
Etanchéité
AD2
Rayon de courbure minimum en utilisation statique
72 mm
Ressources
Ressources
Documentation
Licence H05VV-F
pdf — 71.3 kB
Identification des conducteurs
xls — 0 B
Déclaration de performance
- Déclaration de performance n° : 1000138-FRLV
- Date de certification : 11/10/2017
- AVCP (Évaluation et Vérification de la Constance des Performances) : System 3
- Organisme notifié : 1812
- Performance déclarée : Eca
