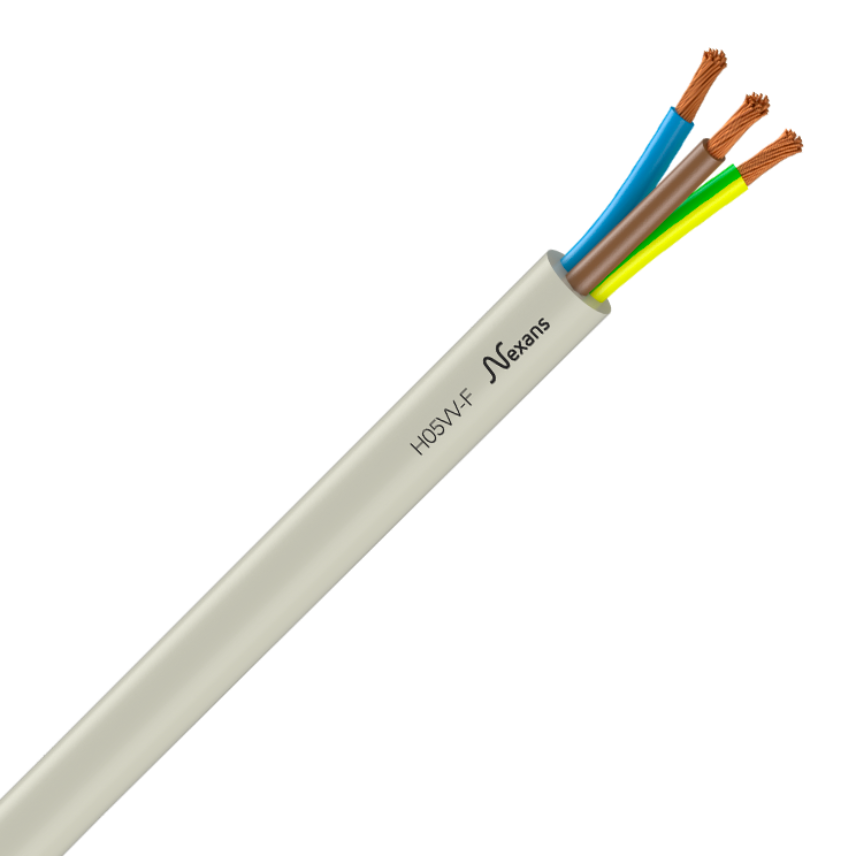

H05VV-F 3G0,75 mm² WHITE C100m
H05VV-F 3G0,75 mm² WHITE C100m
Câbles souples, isolés et gainés en PVC, pour usage domestique
Nouveau : couronne de 50m disponible
- Réf. Nexans : 10264174
Description
Description
Normes
-
ProduitEN 50525-2-11; HD 21.5; IEC 60227-53; NF C32-201/5
Application
H05VV-F cables are designed for households. They can only be used for heating and cooking appliances if there is no risk of radiations or contact with hot parts.
Installation
Open air.
Marking
n (x or G) s mm² S.Y + USE HAR H05VV-F N° Usine
- n = number of cores
- s = section in mm²
- G = with Green-Yellow
- x = without Green-Yellow
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Conducteur vert/jaune
-
Couleur de la gaine
Blanc
Avec neutre de section réduite
-
Flexibilité de l'âme
Souple classe 5
Forme de l'âme
-
Gaine extérieure
PVC
Isolation
-
Nature de l'âme
Cuivre nu
Sans plomb
Oui
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Section du conducteur
0,75 mm²
Nombre de conducteurs
3
Diamètre extérieur maxi
8,0 mm
Masse approximative
64 kg/km
Section du conducteur neutre
- mm²
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U (Um)
300 / 500 V
Chute de tension en monophasé
43,2 V/A.km
Intensité admissible à l'air libre
14 A
Caractéristiques mécaniques
Caractéristiques mécaniques
Résistance mécanique aux chocs
Faible
Flexibilité du câble
Souple
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Température maximale sur l'âme
70 °C
Conditionnement
Couronne
Longueur
100 m
Température maximale sur l'âme en court circuit
150 °C
Température ambiante d'utilisation, plage
-5 ... 60 °C
Non propagateur de la flamme
C2, NF C 32-070
Résistance aux intempéries
AN1
Résistance chimique
Accidentelle
Etanchéité
AD2
Rayon de courbure minimum en utilisation statique
48 mm
Ressources
Ressources
Documentation
Licence H05VV-F
pdf — 71.3 kB
Identification des conducteurs
xls — 0 B
