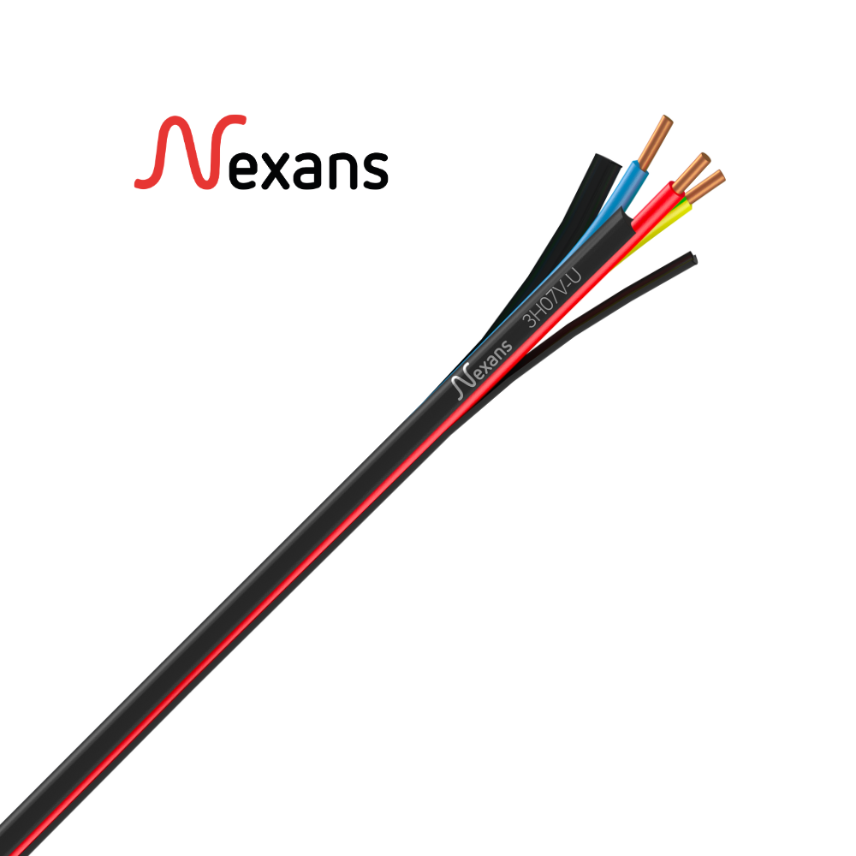

Nexans 3 H07V-U EASYFIL®

Application

Les conducteurs Nexans H07V-U sont destinés à l’équipement des installations domestiques, logements, etc…

Ils sont spécialement destinés au câblage des tableaux.

Ils conviennent pour des installations fixes et protégées, dans des dispositifs d’éclairage et de commande pour des tensions inférieures ou égales à 1000V en courant alternatif et inférieure ou égale à 750V en courant continu à la terre.

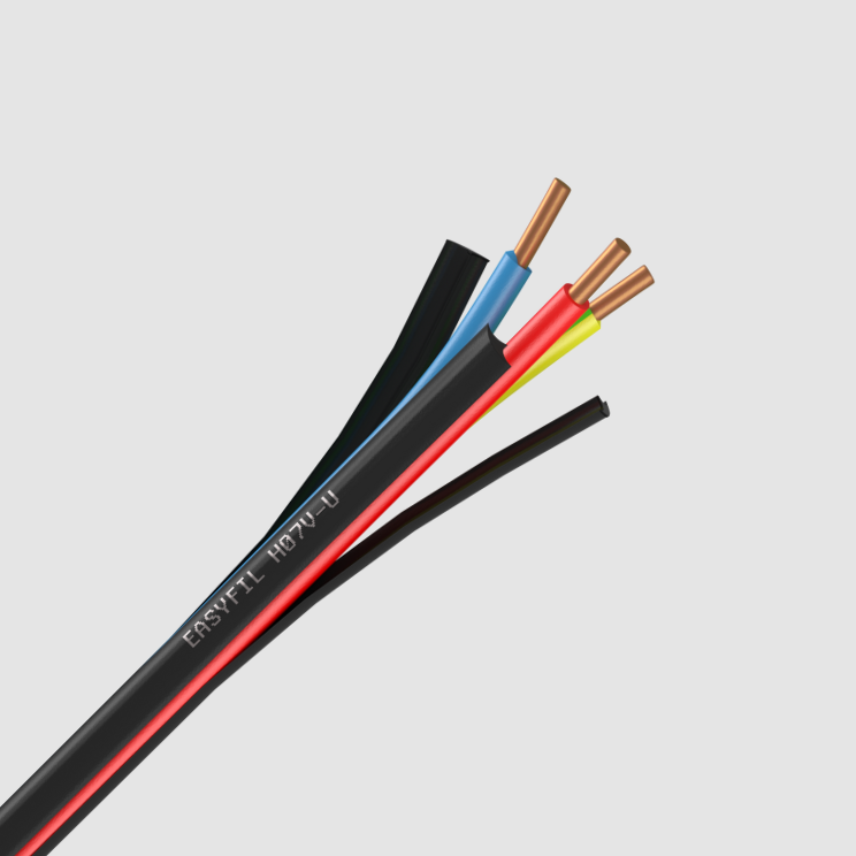

Construction

1. 3 fils de Nexans H07V-U
   Cuivre nu classe 1
2. Isolation
   PVC
   Différentes couleurs.

Installation

Air libre, sur support isolateur, sous moulure, tube, fourreau, plinthe..., en locaux secs. Grâce aux propriétés glissantes de l'isolant, H07V-U est conçu pour faciliter la mise en oeuvre lors du tirage.

Chute de tension

Calculée avec Cos phi = 0,8

Les valeurs d'intensité sont données

Pour les conducteurs isolés posés dans un conduit en montage apparent ou encastré dans une paroi pour une température ambiante de 30°C dans l'air en régime permanent.
Si les conditions sont différentes, les facteurs de correction de la norme NF C 15-100 ou norme nationale équivalente.

Marquage

NEXANS EASYFIL section
Pour chaque fil H07V-U : S.Y + USE H07V-U numéro Usine
