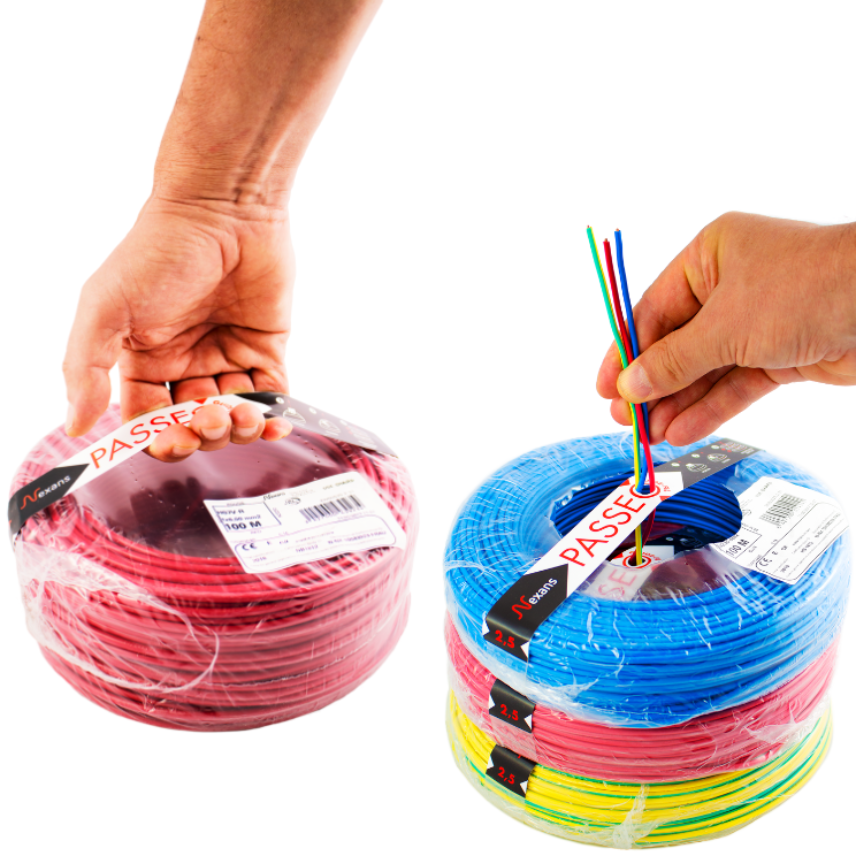

Nexans H07V-U PASSEO 1G2.5 VERT/JAUNE C100m

Application

Les conducteurs Nexans H07V-U sont destinés à l’équipement des installations domestiques, logements, etc…

Ils sont spécialement destinés au câblage des tableaux.

Ils conviennent pour des installations fixes et protégées, dans des dispositifs d’éclairage et de commande pour des tensions inférieures ou égales à 1000V en courant alternatif et inférieure ou égale à 750V en courant continu à la terre.

Construction

1. Ame
   Cuivre nu classe 1
2. Isolation
   PVC
   Différentes couleurs.

Installation

Air libre, sur support isolateur, sous moulure, tube, fourreau, plinthe..., en locaux secs. Grâce aux propriétés glissantes de l'isolant, H07V-U est conçu pour faciliter la mise en oeuvre lors du tirage.

Les valeurs d'intensité sont données

Pour les conducteurs isolés posés dans un conduit en montage apparent ou encastré dans une paroi pour une température ambiante de 30°C dans l'air en régime permanent.
Si les conditions sont différentes, les facteurs de correction de la norme NF C 15-100 ou norme nationale équivalente.

Chute de tension

Calculée avec Cos phi = 0,8

Marquage

S.Y + USE  H07V-U n° Usine
