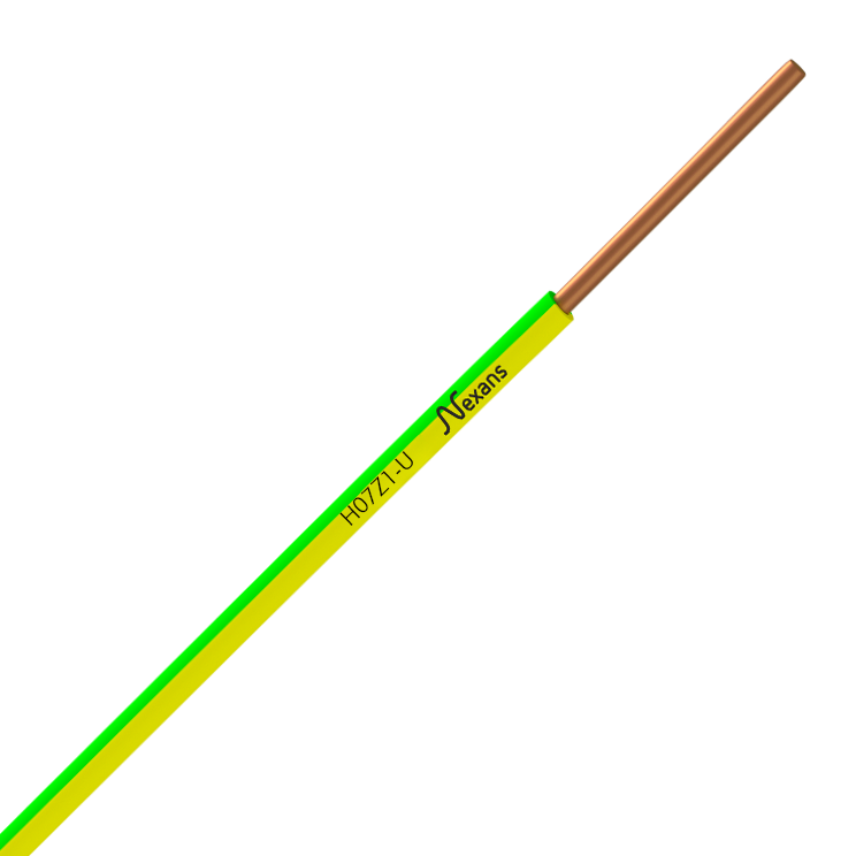

Nexans ALSECURE FIL H07Z1-U 1G2.5 VJ R100
Nexans ALSECURE FIL H07Z1-U 1G2.5 VJ R100
Les fils Nexans ALSECURE® H07Z1-U/R type 2 sont la version sans halogène (SA, SD) du H07V-U/H07V-R (VOB) et ont en plus la caractéristique F2 (non-propagateur de l'incendie).
Lire plus- Réf. Nexans : 10270111
- Réf. pays : 01272977
- GTIN : 3427500031155
Description
Description
Normes
-
Normes internationalesEN 50525-3-31
Utilisation
- Conducteurs isolés sans halogène pour installations fixes
- Pour applications domestiques et industrielles et le câblage de tableaux.
Description
- Ame massive (U) ou câblée (R) en cuivre nu
- Enveloppe isolante sans halogène (répondant aux caractéristiques SA et SD de l'art.104 du RGIE) et à caractéristique F2
Pose
- Pour les industries
- Pour les habitations
- Pose à l'air libre : avec protection.
- Pose enterrée : avec protection.
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature de l'âme
Cuivre
Forme de l'âme
Circulaire
Flexibilité de l'âme
Massive classe 1
Isolation
Sans halogène
Sans halogène
NBN C30-004 ST,SD,SA
Couleur de la gaine
Vert / Jaune
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Section du conducteur
2,5 mm²
Epaisseur moyenne de l'isolant (mm)
0,8 mm
Diamètre extérieur minimal
3,2 mm
Diamètre extérieur maxi
3,9 mm
Masse approximative
32 kg/km
Diamètre externe nominal (mm)
3,3 mm
Nombre de conducteurs
1
Caractéristiques électriques
Caractéristiques électriques
Tension de service nominale Uo/U (Um)
450 / 750 V
Intensité admissible à l'air libre
24 A
Chute de tension en monophasé
14,8 V/A.km
Impédance caractéristique
- Ohm
Caractéristiques mécaniques
Caractéristiques mécaniques
Impact resistance Max (IEC 30364-5-51)
- J
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Rayon de courbure en cours de pose
4 (xD)
Application
Intérieur
Non propagateur de la flamme
NBN C30-004-F1
Non propagateur de l'incendie
NBN C 30-004-F2
Température ambiante d'utilisation, plage
-5 ... 60 °C
Résistance aux vibrations
Modérée
Résistance chimique
Moyenne
Conditionnement
Couronne
Longueur
- m
Ressources
Ressources
Information de livraison
- Type 2 = non propagateur de l'incendie selon IEC 60332-3-24 et F2 selon NBN C30-004.
- Autres couleurs disponibles sur commande
Déclaration de performance
- Déclaration de performance n° : 1000263-FRAU
- Date de certification : 12/07/2017
- AVCP (Évaluation et Vérification de la Constance des Performances) : System 1+
- Organisme notifié : NB 2658
- Performance déclarée : Cca-s1,d1,a1
