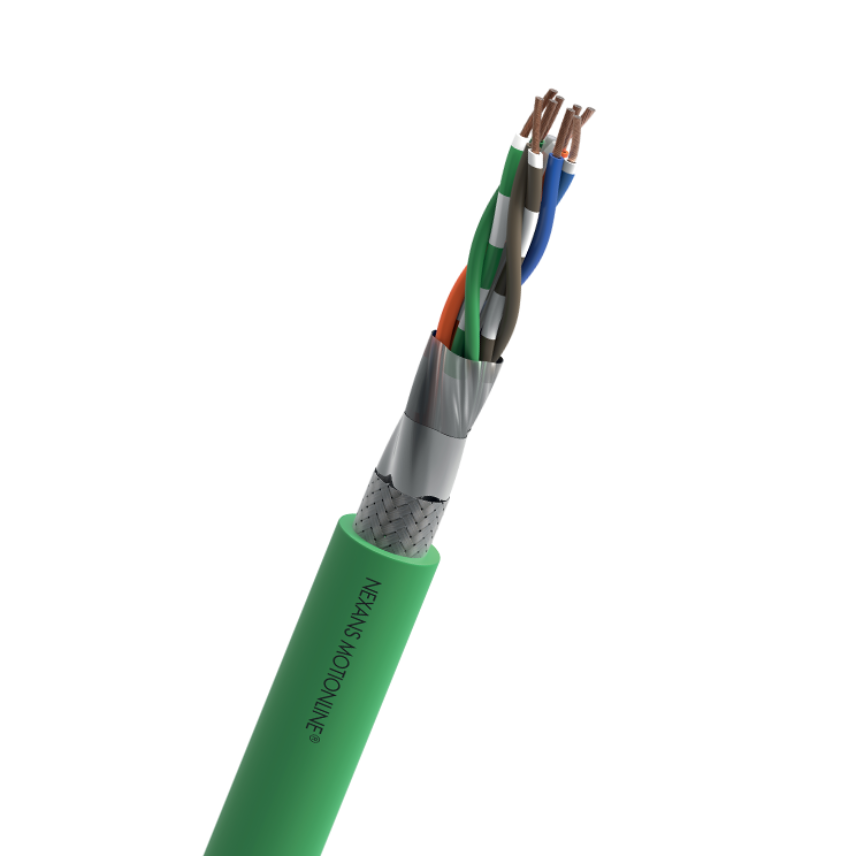

CAT 5E (4x2xAWG24/7) - W2

Description

Description

Normes

  • Produit
    UL and CSA approval

Applications

Bus cables for dynamic applications

Normative references

UL AWM Listed 80°C 30V

Flame resistance

IEC 60332.1



Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre nu
Isolation
Polyolefin
Couleur d'isolation
1°: Bl + Wht/Bl; 2°: Or + Wht/Or; 3°: Grn + Wht/Grn; 4°: Brn + Wht/Brn
Taping
Aluminium / Polyester tape
Tresse
75% tinned copper braid coverage
Gaine extérieure
PUR
Couleur de la gaine
Violet RAL 4001

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Diamètre externe nominal (mm)
7,2 mm
Masse approximative
60 kg/km
Poids en cuivre
21 kg/km

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
300 V
Tension d'essai
1500 V
Impédance caractéristique
100 Ohm

Caractéristiques de transmission

Caractéristiques de transmission

Attenuation at 1 MHz
3,2 dB/100m
Attenuation at 4 MHz
6,5 dB/100m
Attenuation, max. 10 MHz
9.9 dB/100m
Attenuation at 16 MHz
12,3 dB/100m
Attenuation, max. 20 MHz
13.8 dB/100m
Attenuation, max. 31.25 MHz
17,7 dB/100m
Attenuation, max. 62.5 MHz
25,7 dB/100m
Affaiblissement maximal à 100 MHz
33,00 dB/100m
Paradiaphonie (NEXT) @ 1 MHz
62 dB
Near End Cross Talk @ 4 MHz
53 dB
Paradiaphonie (NEXT) @ 10 MHz
47 dB
Near End Cross Talk @ 16 MHz
44 dB
Near End Cross Talk @ 20 MHz
42 dB
Near End Cross Talk @ 31.25 MHz
40 dB
Near End Cross Talk @ 62.50 MHz
35 dB
Paradiaphonie (NEXT) @ 100 MHz
32 dB

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
1 Mio.
Speed
180 m/min
Maximum acceleration
4 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
7,5 (xD)
Température ambiante d'utilisation, plage
-20 ... 80 °C
Température de stockage, plage
-40 ... 80 °C
Résistance aux huiles
EN 50363-10-2
Non propagateur de la flamme
IEC/EN 60332-1-2; FT1; UL 1581 FT1
