SERVO CABLES WITH INNER JACKET ACC. TO NEXANS MOTIONLINE® STANDARD

Produits

SERVO CABLE WITH INNER JACKET (4G1,5)C

Réf. Nexans

  • Conditionnement: Touret (1000m)
  • Structure: 4G1.5 C
  • Diamètre extérieur: 10,4 mm
  • Poids en cuivre: 86 kg/km
  • Masse approximative: 160 kg/km



SERVO CABLE WITH INNER JACKET (4G2,5)C

Réf. Nexans

  • Conditionnement: Touret (1000m)
  • Structure: 4G2.5 C
  • Diamètre extérieur: 11,9 mm
  • Poids en cuivre: 129 kg/km
  • Masse approximative: 219 kg/km



SERVO CABLE WITH INNER JACKET (4G4)C

Réf. Nexans

  • Conditionnement: Touret (1000m)
  • Structure: 4G4 C
  • Diamètre extérieur: 13,6 mm
  • Poids en cuivre: 206 kg/km
  • Masse approximative: 314 kg/km



SERVO CABLE WITH INNER JACKET (4G6)C

Réf. Nexans

  • Conditionnement: Touret (1000m)
  • Structure: 4G6 C
  • Diamètre extérieur: 15,7 mm
  • Poids en cuivre: 269 kg/km
  • Masse approximative: 414 kg/km



SERVO CABLE WITH INNER JACKET (4G10)C

Réf. Nexans

  • Conditionnement: Touret (1000m)
  • Structure: 4G10 C
  • Diamètre extérieur: 18,6 mm
  • Poids en cuivre: 450 kg/km
  • Masse approximative: 633 kg/km



SERVO CABLE WITH INNER JACKET (4G16)C

Réf. Nexans

  • Conditionnement: Touret (1000m)
  • Structure: 4G16 C
  • Diamètre extérieur: 22,6 mm
  • Poids en cuivre: 731 kg/km
  • Masse approximative: 978 kg/km



SERVO CABLE WITH INNER JACKET (4G25)C

Réf. Nexans

  • Conditionnement: Touret (1000m)
  • Structure: 4G25 C
  • Diamètre extérieur: 27,3 mm
  • Poids en cuivre: 1060 kg/km
  • Masse approximative: 1398 kg/km



Description

Description

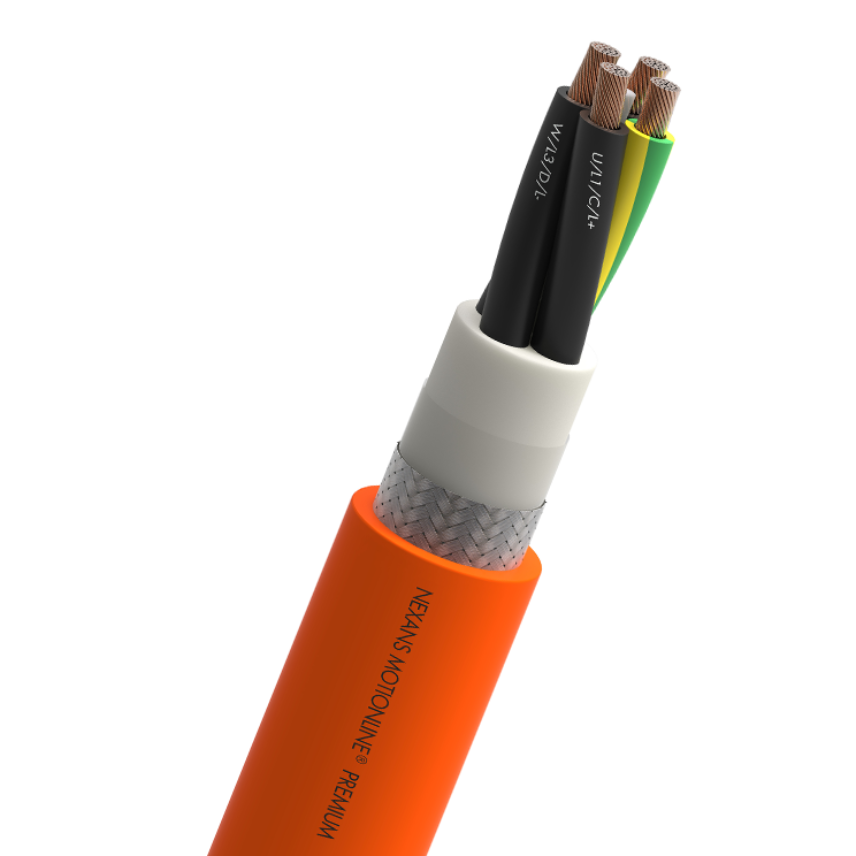

Servo cables for extremely dynamic applications; PUR jacket, TPE inner jacket, screened, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC- and halogen-free.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Bending-resistant conductor with bare copper wires
Isolation
TPM with very low capacitance
Assemblage
Power cores stranded with filler
Couleur d'isolation
Black - white marking U/L1/C/L + V/L2 W/L3/D/L - Yellow/Green
Gaine interne
TPE compound, optimized for drag chain use
Gaine extérieure
PUR
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
10 Mio.
Speed
300 m/min
Maximum acceleration
50 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
7,5 (xD)
Température ambiante d'utilisation, plage
-30 ... 80 °C
Température de stockage, plage
-50 ... 80 °C
Non propagateur de la flamme
IEC 60332-1-2; UL 1581 FT1
Résistance aux huiles
DIN EN 50363-10-2 & DIN EN 60811-404
