SERVO CABLES WITH INNER JACKET ACC. TO BOSCH REXROTH® STANDARD

Produits

SERVO CABLES WITH INNER JACKET ACC. TO BOSCH REXROTH® (4G1,5+2x(2x0,75)C)C STANDARD

Réf. Nexans 49314360

  • Conditionnement: Touret (1000m)
  • Structure: (4G1.5 + 2x(2x0.75)C)C
  • Diamètre extérieur: 12 mm
  • Poids en cuivre: 147 kg/km
  • Masse approximative: 216 kg/km



SERVO CABLES WITH INNER JACKET ACC. TO BOSCH REXROTH® (4G2,5+2x(2x0,75)C)C STANDARD

Réf. Nexans 49314460

  • Structure: (4G2.5+2x(2x0.75)C)C
  • Diamètre extérieur: 13,8 mm
  • Poids en cuivre: 177 kg/km
  • Masse approximative: 260 kg/km



SERVO CABLES WITH INNER JACKET ACC. TO BOSCH REXROTH® (4G4,0+2x(2x1,0)C)C STANDARD

Réf. Nexans 49314560

  • Structure: (4G4,0+2x(2x1,0)C)C
  • Diamètre extérieur: 15,3 mm
  • Poids en cuivre: 297 kg/km
  • Masse approximative: 391 kg/km



SERVO CABLES WITH INNER JACKET ACC. TO BOSCH REXROTH® (4G6,0+2x(2x1,0)C)C STANDARD

Réf. Nexans 49314660

  • Structure: (4G6+2x(2x1.0)C)C
  • Diamètre extérieur: 16,8 mm
  • Poids en cuivre: 329 kg/km
  • Masse approximative: 448 kg/km



SERVO CABLES WITH INNER JACKET ACC. TO BOSCH REXROTH® STANDARD (4G10,0+2x(2x1,0)C)C

Réf. Nexans 49314760

  • Structure: (4G10+2x(2x1.0)C)C
  • Diamètre extérieur: 19 mm
  • Poids en cuivre: 508 kg/km
  • Masse approximative: 657 kg/km



Description

Description

Normes

  • Produit
    UL and CSA approval

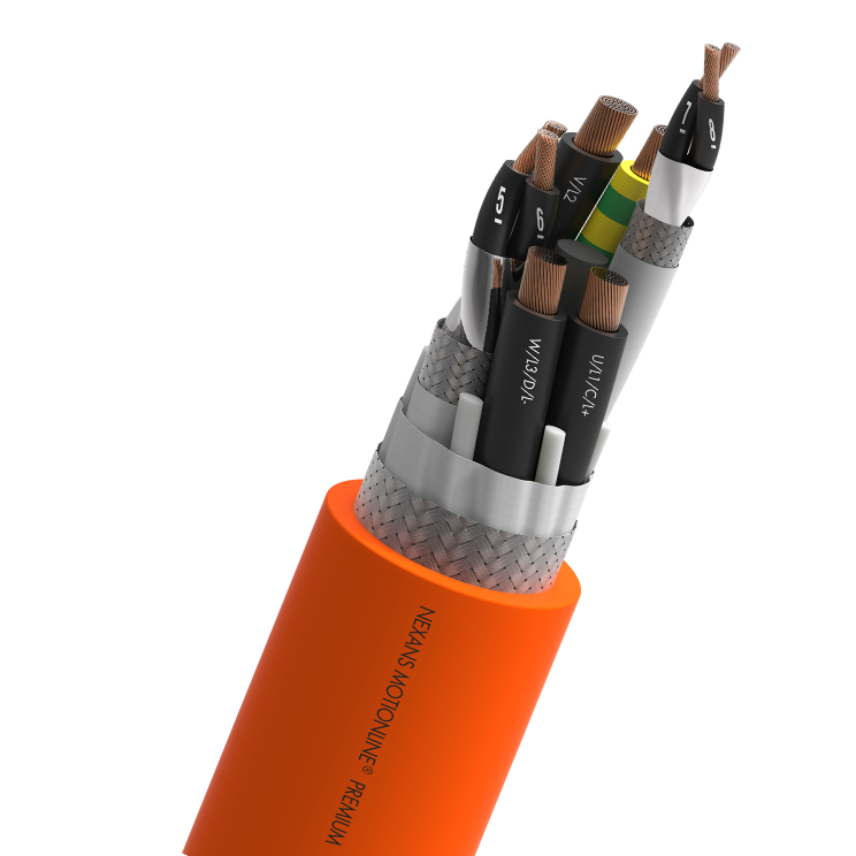

Servo cables with 2 control pairs for extremely dynamic applications; PUR jacket, TPE inner jacket, screened, resistant to oils and coolants, notch resistant, flame retardant, resistant
to hydrolysis and microbes, PVC- and halogen-free.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Bending-resistant conductor with bare copper wires
Isolation
TPM with very low capacitance
Assemblage
power cores and control pairs stranded with filler
Couleur d'isolation
Power: 3 black cores with marking, 1 core green-yellow Power: U/L1/C/L+ V/L2 W/L3/D/L- Ye/Gn Control: black numbered 5-6; 7-8
Gaine interne
TPE compound, optimized for drag chain use
Ecran
Tinned copper braid, coverage ≥ 80%
Ecran individuel
Aluminium coated plastic foil and tinned copper braid, coverage >=80%
Gaine extérieure
PUR
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
5 Mio.
Speed
300 m/min
Maximum acceleration
50 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
7,5 (xD)
Température ambiante d'utilisation, plage
-30 ... 80 °C
Température de stockage, plage
-50 ... 80 °C
Non propagateur de la flamme
IEC 60332-1-2; UL 1581 FT1
Résistance aux huiles
DIN EN 50363-10-2 & DIN EN 60811-404
