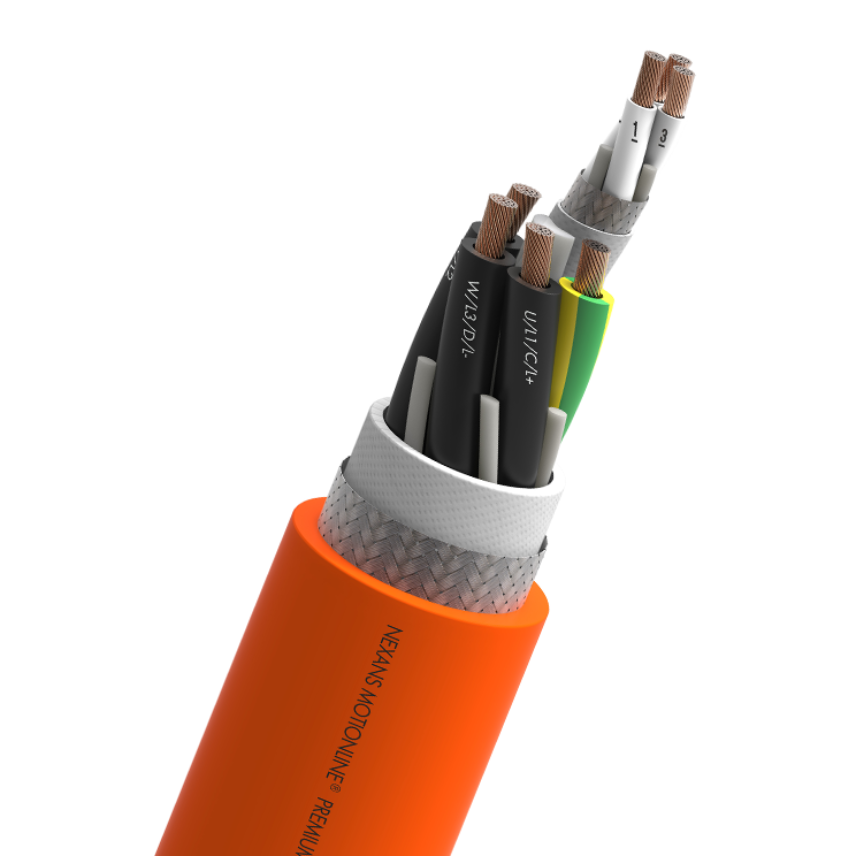

SERVO CABLES WITH LOW CAPACITANCE ACC. TO SEW® STANDARD WITH TRIPLE

Produits

SERVO CABLES WITH LOW CAPACITANCE ACC. TO SEW® STANDARD (4G1,5+(3x1,0)C)C

Réf. Nexans 49403161

  • Structure: (4G1.5+(3x1.0)C)C
  • Diamètre extérieur: 15,4 mm
  • Poids en cuivre: 166 kg/km
  • Masse approximative: 267 kg/km



SERVO CABLES WITH LOW CAPACITANCE ACC. TO SEW® STANDARD (4G2,5+(3x1,0)C)C

Réf. Nexans 49403361

  • Structure: (4G2.5+(3x1.0)C)C
  • Diamètre extérieur: 17 mm
  • Poids en cuivre: 208 kg/km
  • Masse approximative: 304 kg/km



Description

Description

Normes

  • Produit
    UL and CSA approval

Servo cables with control triple for extremely dynamic applications; PUR jacket, screened, resistant to oils and coolants, notch resistant, flame retardant, resistant to hydrolysis and microbes, PVC- and halogen-free.

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Bending-resistant conductor with bare copper wires
Isolation
TPM with very low capacitance
Assemblage
power cores and control triple stranded with filler
Couleur d'isolation
Power: U/L1/C/L+ // V/L2 // W/L3/D/L- // Ye/Gn Control triple: black cores, white numbered 1-2-3
Ecran individuel
Signal screen: Tinned copper braid, coverage ≥85%
Ecran
Tinned copper braid, coverage ≥ 85%
Gaine extérieure
PUR
Couleur de la gaine
Orange RAL 2003
Sans halogène
Oui

Caractéristiques électriques

Caractéristiques électriques

Tension Uo/U
0.6/1 kV
Tension d'essai
4000 V

Caractéristiques mécaniques

Caractéristiques mécaniques

Bending cycles
5 Mio.
Speed
300 m/min
Maximum acceleration
50 m/s²

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Application
Dynamic
Minimum dynamic operating bending radius
7,5 (xD)
Température ambiante d'utilisation, plage
-30 ... 80 °C
Température de stockage, plage
-50 ... 80 °C
Non propagateur de la flamme
IEC 60332-1-2; UL 1581 FT1
Résistance aux huiles
DIN EN 50363-10-2 & DIN EN 60811-404
