JUR3-RSM-24-50/240 Al/Cu

Points clés et avantages

La JUR3 RSM combine les technologies de rubannage et RSM de Nexans, pour des raccordements HTA fiables et durables.

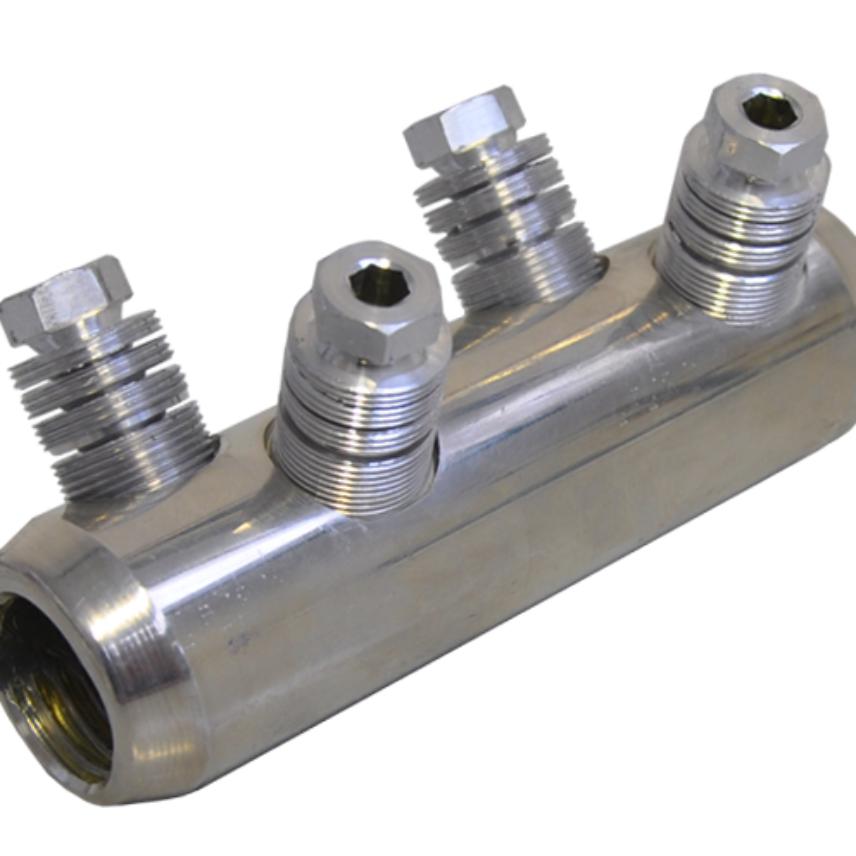

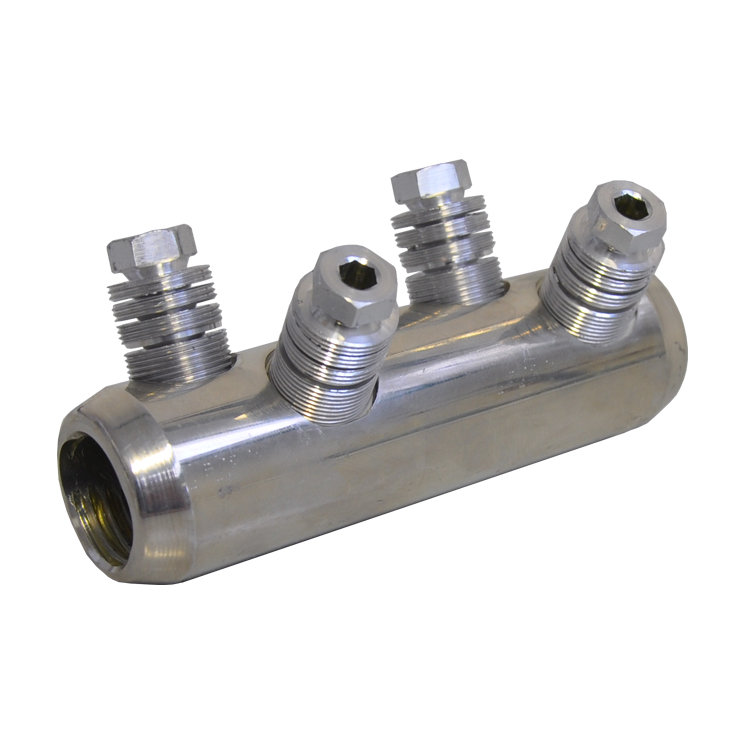

• RSM: Raccords à Serrage Mécanique
  • multisection, du 50mm² au 240mm².
  • compatible avec âmes aluminium et cuivre.
  • compatible avec câbles à isolant synthétique (CIS) et câbles à isolation papier impregné (CPI) sans mise au rond des conducteurs.
  • équipés de vis autocassantes pour un serrage au couple réussi.
  • sans outillage spécifique !

Application

La Jonction Unipolaire Rubanée est utilisée pour le raccordement permanent entre câbles HTA unipolaires à isolation papier imprégné (CPI) conformes à la NF C 33-100 ou câbles unipolaires à isolation synthétique (CIS) conformes aux normes NF C 33-226, NF/UTE C 33-223 et NF C 33-220.

Details

Chaque kit JUR3 RSM comprend le nécessaire pour réaliser 1 phase, soit:

• 1 raccord à serrage mécanique
• les rubans de maintien, d'isolation, d'étanchéité, de contrôle de champs, de protection mécanique
• 1 tricot métallique
• les joints mousse garantissant l'étanchéité en bout de rubannage
• les valves d'évents et d'injection
• la résine de remplissage
• 1 cornet de remplissage et sa clé

Installation

Cette technologie ne requiert aucune source de chaleur. La mise en oeuvre se fait par rubannage et injection de résine. L'enfouissement du câble et la mise sous tension peuvent se faire une fois que la résine est polymérisée. Attention de ne pas bouger le montage après injection !
