J3UMP-RF-RSM-24-95/240 Al/Cu
J3UMP-RF-RSM-24-95/240 Al/Cu

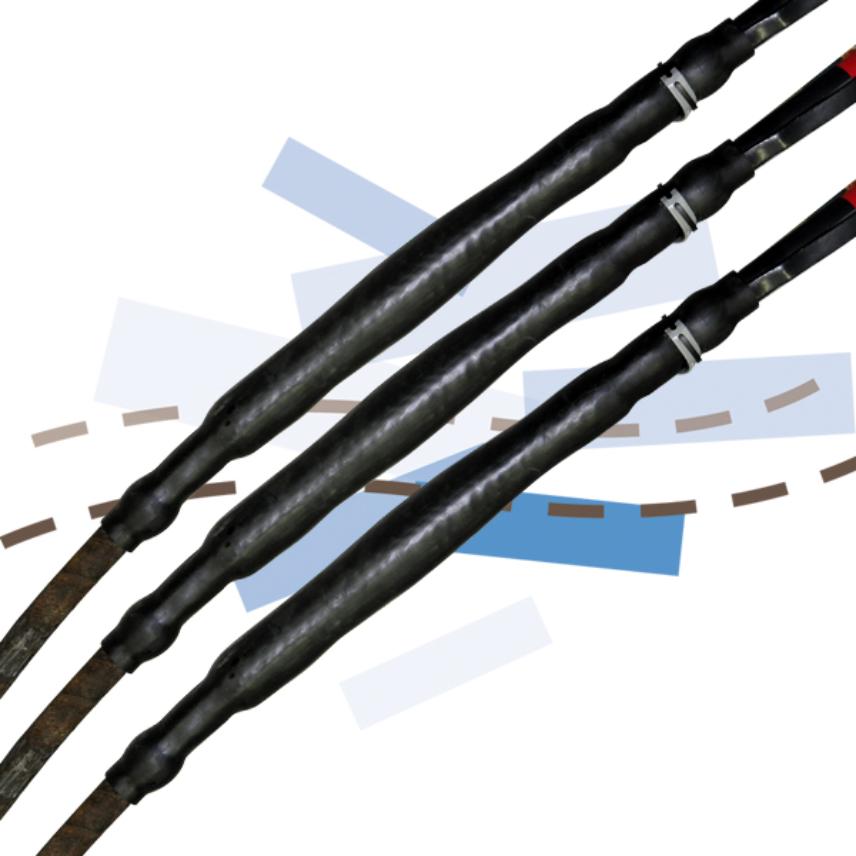

Ensemble complet de 3 Jonctions Unipolaires Mixte Pré-fabriquées, rétractables à froid, pour un raccordement à serrage mécanique de 3 câbles moyenne tension unipolaires à isolation papier sur 3 câbles unipolaires à isolation synthétique, de section 95 à 240mm².
Lire plus- Réf. Nexans : 60528E
- Réf. pays : Codet Enedis : 67 90 830
Description
Description
Normes
-
Normes internationalesCENELEC HD 629.1; CENELEC HD 629.2
-
Normes nationalesNF C 33-050
Points clés et Avantages
La J3UMP RF RSM combine les technologies RF et RSM de Nexans, pour des raccordements HTA fiables et durables.
- RF: le Rétractable à Froid qui a fait ses preuves en matière d'endurance, et de fiabilité.
- RSM: les Raccords à Serrage Mécanique:
- multisection: du 95mm² au 240mm².
- compatible avec âmes aluminium et cuivre.
- compatible avec jonctions de câbles à isolation papier imprégné (CPI) et câbles à isolant synthétique (CIS).
- compatible âmes rondes et sectorales sans mise au rond.
- équipés de vis autocassantes pour un serrage au couple réussi.
- sans outillage spécifique !
Application
La J3UMP RF RSM est installée sur les réseaux d'énergie moyenne tension (HTA) enfouis.
Elle permet le raccordement de 3 câbles unipolaires à isolant papier imprégné conformes à la norme NF C33-100, à 3 câbles unipolaires à isolant synthétique conformes aux normes NF C33-226, NF/UTE C33-223 et NF C33-220.
Détails
La J3UMP RF RSM est composée de:
- 3 ensembles rétractables à froid
- 3 manchons silicone
- 3 raccords à serrage mécanique
- 1 système d'interconnexion d'écran.
Installation
Cette technologie ne requiert aucune source de chaleur, ni de matière de remplissage. La mise en oeuvre se fait par extraction des tubes supports.
La jonction peut être mise sous tension immédiatement après son raccordement.
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Caractéristiques électriques
Caractéristiques électriques
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Ressources
Ressources
Information de livraison
Chaque kit contient 3 jonctions, une notice de montage, des notices de préparation du câble (popy, nikol, vinyl), les raccords à serrage mécanique, et les matériaux nécessaires au montage (graisse, colliers, rubans,etc...). Il est recommandé de stocker le produit dans un environnement à l'abri des intempéries, tempéré entre -10°C et +40°C.
