3 CSE-250-A-RSM-24-50/95 Al/Cu (K200LR)

Le connecteur séparable équerre CSE-250-A-RSM  (K200LR) combine les technologies du moulage   EPDM  et des raccords  RSM  de Nexans, pour des raccordements HTA fiables et durables. L'enveloppe conductrice en EPDM assure une sécurité totale des tiers.

Chaque connecteur séparable est testé individuellement lors de la fabrication en diélectrique à fréquence industrielle et en décharges partielles.

• EPDM  : matériau utilisé pour la fabrication de nos connecteurs, ayant fait ses preuves en matière d'endurance, et de fiabilité.

• RSM  :  Raccords à Serrage Mécanique :
  • multisections : du 50mm² au 95mm²
  • compatible avec âmes aluminium et cuivre
  • équipés de vis autocassantes pour un serrage au couple réussi
  • sans outillage spécifique

Application

Le CSE-250-A-RSM (K200LR) est installé sur les réseaux d'énergie HTA jusqu'à 12/20 (24) kV).
Il permet le raccordement de câbles à isolant synthétique conforme aux normes NF C33-226, NF/UTE C33-223 et NF C33-220. Il est conçu pour raccorder des transformateurs ou appareillages moyenne tension (interrupteurs, moteurs, etc.)

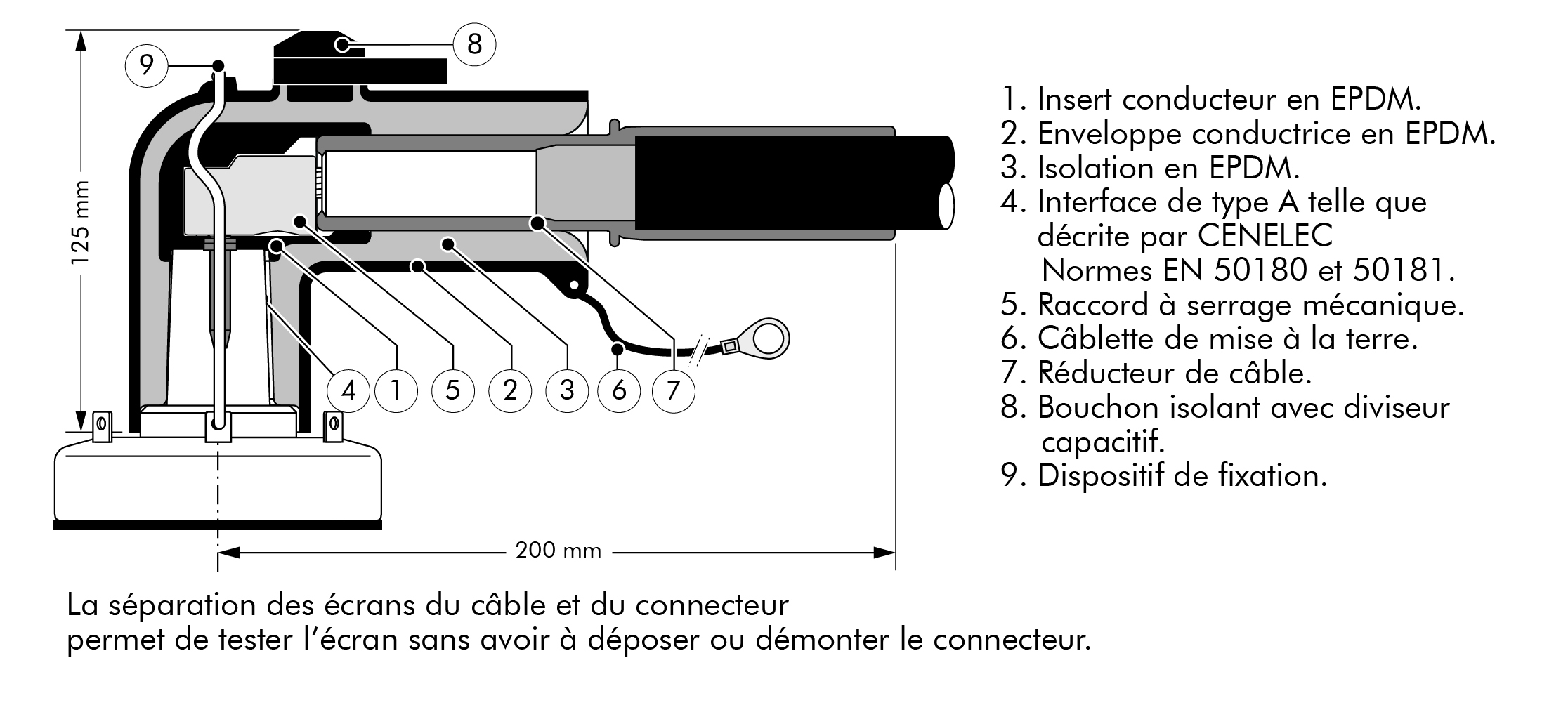

Details

Chaque kit 3-CSE-250-A-RSM (K200LR) est composé de :

• 3 corps moulés en EPDM avec écran externe semi-conducteur épais.
• 3 réducteurs de câbles
• 3 raccords  à serrage mécanique
• 3 sorties d'écran avec tresse
• 3 dispositifs de fixation

Installation

Les technologies utilisées ne requièrent aucune source de chaleur.
La mise en oeuvre se fait par insertion du câble préparé dans le corps du connecteur. Il peut ensuite être embroché sur la pièce fixe, et maintenu par les étriers de fixation.

La mise sous tension peut s'effectuer immédiatement après le raccordement.
