E3UEP-RF-RSM-24-50/240 Al/Cu

Points clés & avantages

L'E3UEP RF RSM combine les technologies  RF et RSM  de Nexans, pour des raccordements HTA fiables et durables.

• RF: Rétractable à Froid, qui a fait ses preuves en matière d'endurance, et de fiabilité.
• RSM: Raccords à Serrage Mécanique
  • multisection, du 50mm² au 240mm².
  • compatible avec âmes aluminium et cuivre.
  • compatible avec jonctions de câbles à isolant synthétique (CIS).
  • équipés de vis autocassantes pour un serrage au couple réussi.
  • sans outillage spécifique !

Application

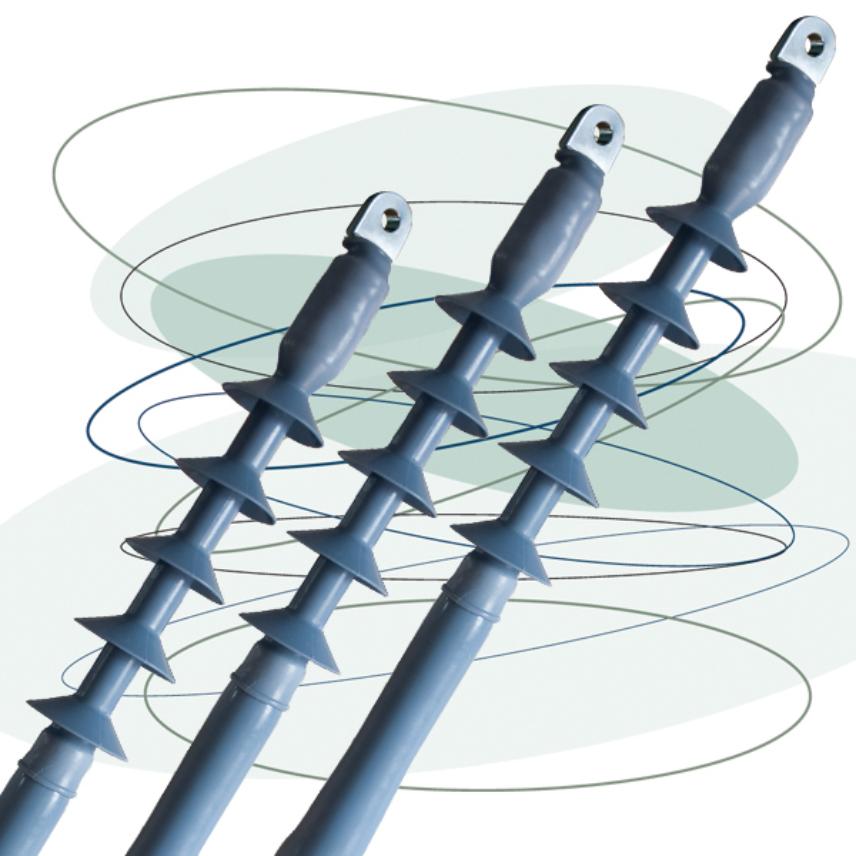

Ces extrémités d'extérieur sont prévues pour raccorder des câbles à isolant synthétique de tension 12/20(24) kV, conformes aux normes
NF C33-226, NF/UTE C33-223 et NF C33-220 de section 50 à 240 mm² aluminium et cuivre, sur des lignes aériennes moyenne tension (HTA) en environnement pollué.

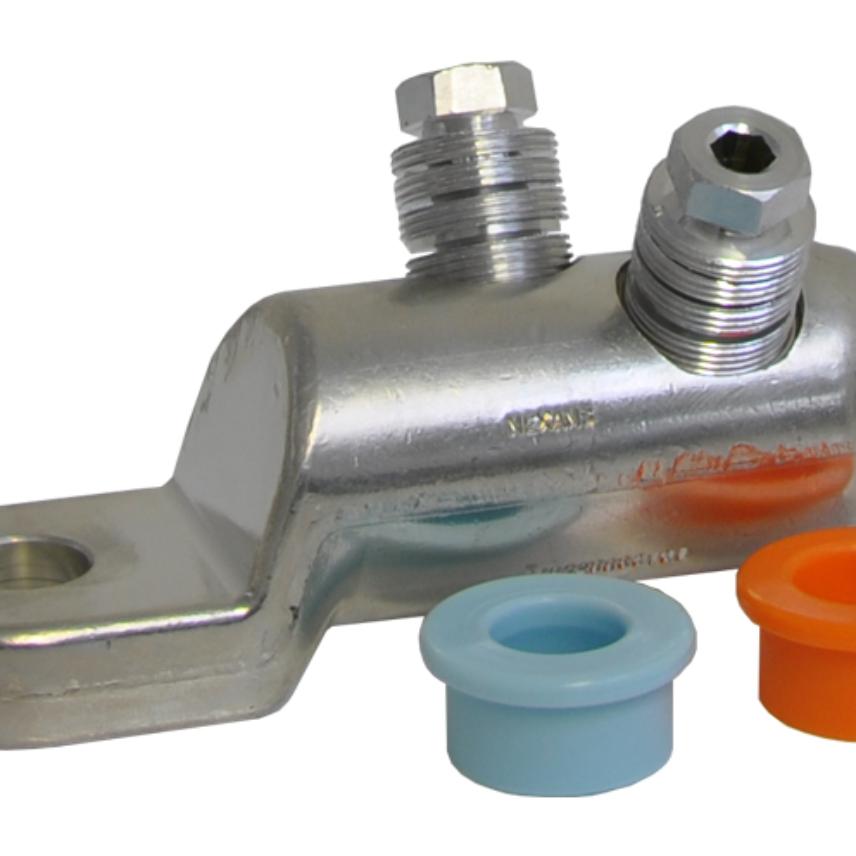

Le raccordement de l'âme est assuré par une cosse multisection à serrage mécanique.

Détails

Chaque kit E3UEP RF RSM est composé de:

- 3 ensembles de manchons silicones rétractables à froid.

- 3 cosses à serrage mécanique.

- 3 dispositifs de mise à la terre de l'écran du câble.

Installation

Cette technologie ne requiert aucune source de chaleur, ni de matière de remplissage ou d'enrubannage, la mise en oeuvre se fait par extraction des tubes supports. L'extrémité peut être mise sous tension immédiatement après son raccordement.
