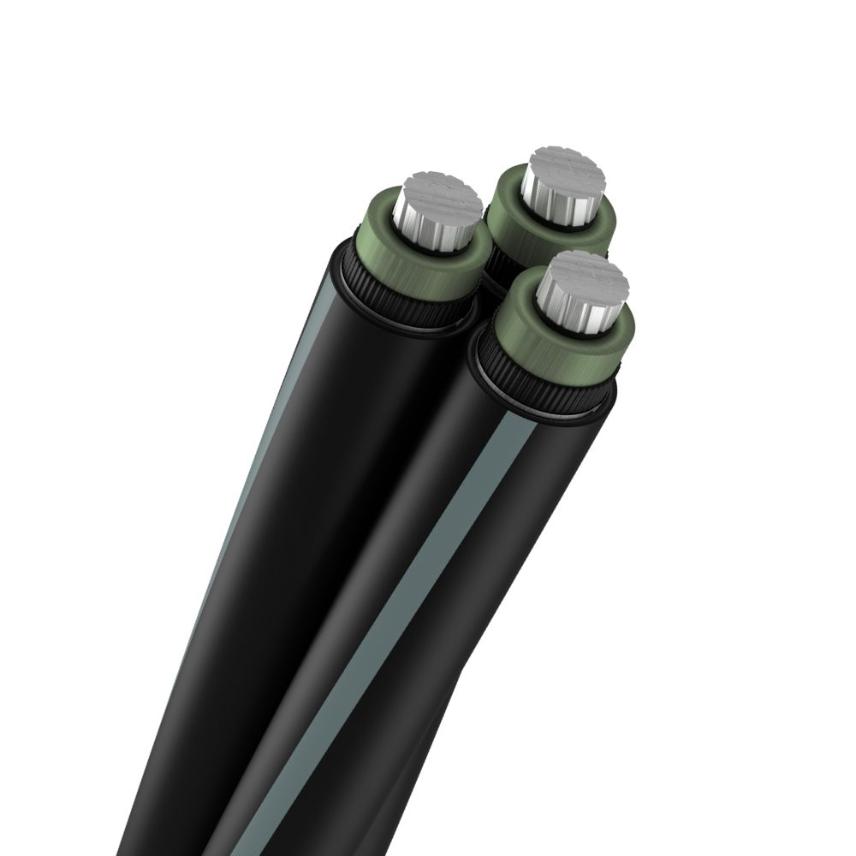

FR-N20XA8E-AR 3x1x240 Eca N/G BGN9 GL

Utilisation

Le câble NF C33-226  est destiné à la distribution publique HTA 20 kV.
Il est classé AD8 (eau douce < 0.2 bar), AF2 et AN3 au sens de la norme NF C13-200.

La gaine extérieure du câble est résistante aux termites.

Il peut être constitué de 3 conducteurs de phase assemblés en torsade.

Caractéristiques électriques

Calculs effectués en conformité avec la recommandation IEC 60287, donnés à titre informatif valables pour une seule liaison en trèfle jointif et mise à la terre de l'écran aux deux extrémités.
Les conditions de pose doivent respecter les règles de l'art.
Pour la partie enterrée, les câbles sont supposés posés directement en pleine terre.
Pour la partie à l'air libre, les câbles sont supposés posés sur des chemins de câbles perforés, à l'abri du soleil, à une distance des murs égale à au moins un diamètre de câble.

Résistivité du sol : 0.85 K.m/W
Température du sol : 20 °C
Profondeur de pose : 800 mm

Câble à l'air libre
Température de l'air : 30 °C

Les caractéristiques de court-circuit sont calculées selon l'IEC 60949.

Chute de tension calculée pour cos φ   = 0,9

Variantes

Nous sommes en mesure de fournir sur demande des câbles type NF C33-226 avec les variantes suivantes :

• Tension assignée 18/30(36)kV
• Version autoportée (+P50) en 3x1x50, 95 et 150 mm² aluminium
• Protection polyéthylène pour Enterrabilité Directe Renforcée (NEXANS EDR MAX)
