Nexans PV AC/DC 1-1,5kV Alu
Nexans PV AC/DC 1-1,5kV Alu
KEYLIOS
Le câble Nexans PV AC/DC 1-1,5kV Alu est un câble basse tension, respectant les règles de classe II des systèmes PV.
Les câbles Nexans PV AC/DC 1-1,5kV Alu, 100% réalisés en France sur le site de Jeumont (59), garantissent une réduction minimale de 35% des émissions de gaz à effet de serre par rapport à des câbles standards.

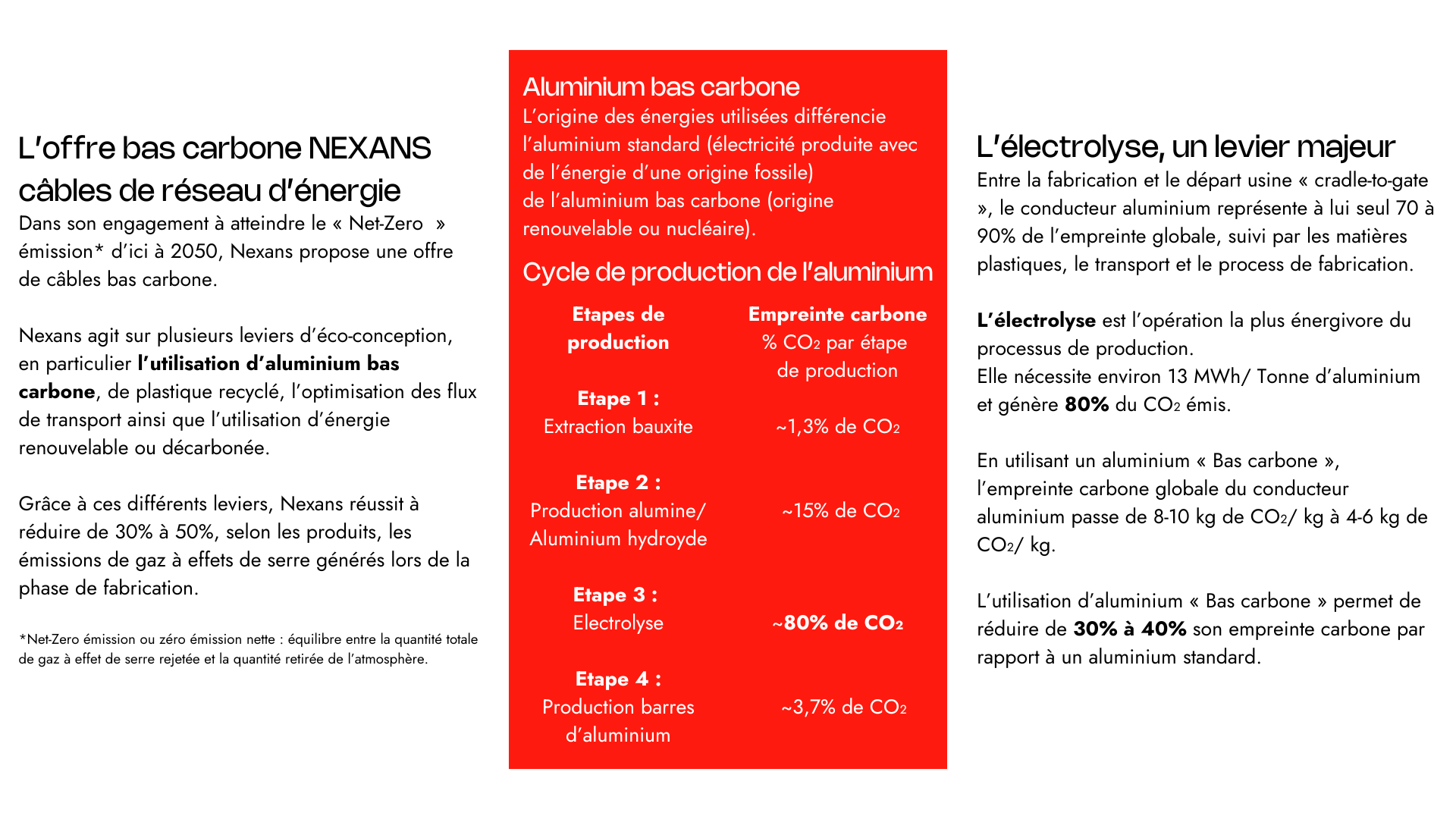

Ils s’appuient sur l’utilisation garantie de 100% d’aluminium bas carbone, de plastique recyclé, ainsi que sur l’emploi d'énergies renouvelables ou décarbonées lors de leur production.
Nexans met à disposition l’ensemble des données environnementales de ses produits (PEP Ecopassport®).
Nexans PV AC/DC 1-1,5kV Alu 1x120
Réf. Nexans 10280784
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 120 mm²
- Chute de tension en triphasé: 0,54 V/A.km
- Traction maximale admissible (Tm): 360 daN
- Rayon de courbure minimum en utilisation dynamique: 240,0 mm
- Rayon de courbure minimum en utilisation statique: 120 mm
Nexans PV AC/DC 1-1,5kV Alu 1x120 Gaine renforcée
Réf. Nexans 10280785
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 120 mm²
- Chute de tension en triphasé: 0,54 V/A.km
- Traction maximale admissible (Tm): 360 daN
- Rayon de courbure minimum en utilisation dynamique: 252,0 mm
- Rayon de courbure minimum en utilisation statique: 126 mm
Nexans PV AC/DC 1-1,5kV Alu 1x150
Réf. Nexans 10280479
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 150 mm²
- Chute de tension en triphasé: 0,45 V/A.km
- Traction maximale admissible (Tm): 450 daN
- Rayon de courbure minimum en utilisation dynamique: 262,0 mm
- Rayon de courbure minimum en utilisation statique: 131 mm
Nexans PV AC/DC 1-1,5kV Alu 1x150 Gaine renforcée
Réf. Nexans 10282297
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 150 mm²
- Chute de tension en triphasé: 0,45 V/A.km
- Traction maximale admissible (Tm): 450 daN
- Rayon de courbure minimum en utilisation dynamique: 282,0 mm
- Rayon de courbure minimum en utilisation statique: 141 mm
Nexans PV AC/DC 1-1,5kV Alu 1x185
Réf. Nexans 10278897
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 185 mm²
- Chute de tension en triphasé: 0,38 V/A.km
- Traction maximale admissible (Tm): 555 daN
- Rayon de courbure minimum en utilisation dynamique: 846,0 mm
- Rayon de courbure minimum en utilisation statique: 423 mm
Nexans PV AC/DC 1-1,5kV Alu 1x185 Gaine renforcée
Réf. Nexans 10282298
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 185 mm²
- Chute de tension en triphasé: 0,38 V/A.km
- Traction maximale admissible (Tm): 555 daN
- Rayon de courbure minimum en utilisation dynamique: 292,0 mm
- Rayon de courbure minimum en utilisation statique: 146 mm
Nexans PV AC/DC 1-1,5kV Alu 1x240
Réf. Nexans 10276621
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 240 mm²
- Chute de tension en triphasé: 0,31 V/A.km
- Traction maximale admissible (Tm): 720 daN
- Rayon de courbure minimum en utilisation dynamique: 310,0 mm
- Rayon de courbure minimum en utilisation statique: 155 mm
Nexans PV AC/DC 1-1,5kV Alu 1x240 Gaine renforcée
Réf. Nexans 10280787
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 240 mm²
- Chute de tension en triphasé: 0,31 V/A.km
- Traction maximale admissible (Tm): 720 daN
- Rayon de courbure minimum en utilisation dynamique: 322,0 mm
- Rayon de courbure minimum en utilisation statique: 161 mm
Nexans PV AC/DC 1-1,5kV Alu 1x300
Réf. Nexans 10278387
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 300 mm²
- Chute de tension en triphasé: 0,26 V/A.km
- Traction maximale admissible (Tm): 900 daN
- Rayon de courbure minimum en utilisation dynamique: 334,0 mm
- Rayon de courbure minimum en utilisation statique: 167 mm
Nexans PV AC/DC 1-1,5kV Alu 1x300 Gaine renforcée
Réf. Nexans 10280789
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 300 mm²
- Chute de tension en triphasé: 0,26 V/A.km
- Traction maximale admissible (Tm): 900 daN
- Rayon de courbure minimum en utilisation dynamique: 346,0 mm
- Rayon de courbure minimum en utilisation statique: 173 mm
Nexans PV AC/DC 1-1,5kV Alu 1x400
Réf. Nexans 10280790
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 400 mm²
- Chute de tension en triphasé: 0,22 V/A.km
- Traction maximale admissible (Tm): 1200 daN
- Rayon de courbure minimum en utilisation dynamique: 376,0 mm
- Rayon de courbure minimum en utilisation statique: 188 mm
Nexans PV AC/DC 1-1,5kV Alu 1x400 Gaine renforcée
Réf. Nexans 10282299
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 400 mm²
- Chute de tension en triphasé: 0,22 V/A.km
- Traction maximale admissible (Tm): 1200 daN
- Rayon de courbure minimum en utilisation dynamique: 388,0 mm
- Rayon de courbure minimum en utilisation statique: 194 mm
Nexans PV AC/DC 1-1,5kV Alu 1x50
Réf. Nexans 10280741
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 50 mm²
- Chute de tension en triphasé: 1,23 V/A.km
- Traction maximale admissible (Tm): 150 daN
- Rayon de courbure minimum en utilisation dynamique: 182,0 mm
- Rayon de courbure minimum en utilisation statique: 91 mm
Nexans PV AC/DC 1-1,5kV Alu 1x50 Gaine renforcée
Réf. Nexans 10282294
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 50 mm²
- Chute de tension en triphasé: 1,23 V/A.km
- Traction maximale admissible (Tm): 150 daN
- Rayon de courbure minimum en utilisation dynamique: 196,0 mm
- Rayon de courbure minimum en utilisation statique: 98 mm
Nexans PV AC/DC 1-1,5kV Alu 1x70
Réf. Nexans 10280742
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 70 mm²
- Chute de tension en triphasé: 0,88 V/A.km
- Traction maximale admissible (Tm): 210 daN
- Rayon de courbure minimum en utilisation dynamique: 204,0 mm
- Rayon de courbure minimum en utilisation statique: 102 mm
Nexans PV AC/DC 1-1,5kV Alu 1x70 Gaine renforcée
Réf. Nexans 10282295
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 70 mm²
- Chute de tension en triphasé: 0,88 V/A.km
- Traction maximale admissible (Tm): 210 daN
- Rayon de courbure minimum en utilisation dynamique: 216,0 mm
- Rayon de courbure minimum en utilisation statique: 108 mm
Nexans PV AC/DC 1-1,5kV Alu 1x95
Réf. Nexans 10280743
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 95 mm²
- Chute de tension en triphasé: 0,66 V/A.km
- Traction maximale admissible (Tm): 285 daN
- Rayon de courbure minimum en utilisation dynamique: 220,0 mm
- Rayon de courbure minimum en utilisation statique: 110 mm
Nexans PV AC/DC 1-1,5kV Alu 1x95 Gaine renforcée
Réf. Nexans 10282296
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 1
- Section du conducteur: 95 mm²
- Chute de tension en triphasé: 0,66 V/A.km
- Traction maximale admissible (Tm): 285 daN
- Rayon de courbure minimum en utilisation dynamique: 232,0 mm
- Rayon de courbure minimum en utilisation statique: 116 mm
Nexans PV AC/DC 1-1,5kV Alu 2x1x120
Réf. Nexans 10282292
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 2
- Section du conducteur: 120 mm²
- Chute de tension en triphasé: 0,54 V/A.km
- Traction maximale admissible (Tm): 720 daN
- Rayon de courbure minimum en utilisation dynamique: 960,0 mm
- Rayon de courbure minimum en utilisation statique: 480 mm
Nexans PV AC/DC 1-1,5kV Alu 2x1x120 Gaine renforcée
Réf. Nexans 10282293
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 2
- Section du conducteur: 120 mm²
- Chute de tension en triphasé: 0,54 V/A.km
- Traction maximale admissible (Tm): 720 daN
- Rayon de courbure minimum en utilisation dynamique: 1008,0 mm
- Rayon de courbure minimum en utilisation statique: 504 mm
Nexans PV AC/DC 1-1,5kV Alu 2x1x50
Réf. Nexans 10282286
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 2
- Section du conducteur: 50 mm²
- Chute de tension en triphasé: 1,23 V/A.km
- Traction maximale admissible (Tm): 300 daN
- Rayon de courbure minimum en utilisation dynamique: 729,6 mm
- Rayon de courbure minimum en utilisation statique: 364,8 mm
Nexans PV AC/DC 1-1,5kV Alu 2x1x50 Gaine renforcée
Réf. Nexans 10282287
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 2
- Section du conducteur: 50 mm²
- Chute de tension en triphasé: 1,23 V/A.km
- Traction maximale admissible (Tm): 300 daN
- Rayon de courbure minimum en utilisation dynamique: 787,2 mm
- Rayon de courbure minimum en utilisation statique: 393,6 mm
Nexans PV AC/DC 1-1,5kV Alu 2x1x70
Réf. Nexans 10282288
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 2
- Section du conducteur: 70 mm²
- Chute de tension en triphasé: 0,88 V/A.km
- Traction maximale admissible (Tm): 420 daN
- Rayon de courbure minimum en utilisation dynamique: 816,0 mm
- Rayon de courbure minimum en utilisation statique: 408 mm
Nexans PV AC/DC 1-1,5kV Alu 2x1x70 Gaine renforcée
Réf. Nexans 10282289
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 2
- Section du conducteur: 70 mm²
- Chute de tension en triphasé: 0,88 V/A.km
- Traction maximale admissible (Tm): 420 daN
- Rayon de courbure minimum en utilisation dynamique: 864,0 mm
- Rayon de courbure minimum en utilisation statique: 432 mm
Nexans PV AC/DC 1-1,5kV Alu 2x1x95
Réf. Nexans 10282290
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 2
- Section du conducteur: 95 mm²
- Chute de tension en triphasé: 0,66 V/A.km
- Traction maximale admissible (Tm): 570 daN
- Rayon de courbure minimum en utilisation dynamique: 883,2 mm
- Rayon de courbure minimum en utilisation statique: 441,6 mm
Nexans PV AC/DC 1-1,5kV Alu 2x1x95 Gaine renforcée
Réf. Nexans 10282291
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 2
- Section du conducteur: 95 mm²
- Chute de tension en triphasé: 0,66 V/A.km
- Traction maximale admissible (Tm): 570 daN
- Rayon de courbure minimum en utilisation dynamique: 931,2 mm
- Rayon de courbure minimum en utilisation statique: 465,6 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x120
Réf. Nexans 10282275
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 120 mm²
- Chute de tension en triphasé: 0,54 V/A.km
- Traction maximale admissible (Tm): 1080 daN
- Rayon de courbure minimum en utilisation dynamique: 1034,16 mm
- Rayon de courbure minimum en utilisation statique: 517,08 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x120 Gaine renforcée
Réf. Nexans 10282276
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 120 mm²
- Chute de tension en triphasé: 0,54 V/A.km
- Traction maximale admissible (Tm): 1080 daN
- Rayon de courbure minimum en utilisation dynamique: 1086,0 mm
- Rayon de courbure minimum en utilisation statique: 543 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x150
Réf. Nexans 10282277
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 150 mm²
- Chute de tension en triphasé: 0,45 V/A.km
- Traction maximale admissible (Tm): 1350 daN
- Rayon de courbure minimum en utilisation dynamique: 1127,28 mm
- Rayon de courbure minimum en utilisation statique: 563,64 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x150 Gaine renforcée
Réf. Nexans 10282278
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 150 mm²
- Chute de tension en triphasé: 0,45 V/A.km
- Traction maximale admissible (Tm): 1350 daN
- Rayon de courbure minimum en utilisation dynamique: 1158,48 mm
- Rayon de courbure minimum en utilisation statique: 579,24 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x185
Réf. Nexans 10282279
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 185 mm²
- Chute de tension en triphasé: 0,38 V/A.km
- Traction maximale admissible (Tm): 1665 daN
- Rayon de courbure minimum en utilisation dynamique: 1215,36 mm
- Rayon de courbure minimum en utilisation statique: 607,68 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x185 Gaine renforcée
Réf. Nexans 10282280
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 185 mm²
- Chute de tension en triphasé: 0,38 V/A.km
- Traction maximale admissible (Tm): 1665 daN
- Rayon de courbure minimum en utilisation dynamique: 1256,64 mm
- Rayon de courbure minimum en utilisation statique: 628,32 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x240
Réf. Nexans 10282281
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 240 mm²
- Chute de tension en triphasé: 0,31 V/A.km
- Traction maximale admissible (Tm): 2000 daN
- Rayon de courbure minimum en utilisation dynamique: 1334,16 mm
- Rayon de courbure minimum en utilisation statique: 667,08 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x240 Gaine renforcée
Réf. Nexans 10282282
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 240 mm²
- Chute de tension en triphasé: 0,31 V/A.km
- Traction maximale admissible (Tm): 2000 daN
- Rayon de courbure minimum en utilisation dynamique: 1386,0 mm
- Rayon de courbure minimum en utilisation statique: 693 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x300
Réf. Nexans 10282283
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 300 mm²
- Chute de tension en triphasé: 0,26 V/A.km
- Traction maximale admissible (Tm): 2000 daN
- Rayon de courbure minimum en utilisation dynamique: 1442,88 mm
- Rayon de courbure minimum en utilisation statique: 721,44 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x300 Gaine renforcée
Réf. Nexans 10282284
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 300 mm²
- Chute de tension en triphasé: 0,26 V/A.km
- Traction maximale admissible (Tm): 2000 daN
- Rayon de courbure minimum en utilisation dynamique: 1495,0 mm
- Rayon de courbure minimum en utilisation statique: 748 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x300+150
Réf. Nexans 10286781
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Oui
- Nombre de conducteurs: 4
- Section du conducteur: 300 mm²
- Chute de tension en triphasé: 0,26 V/A.km
- Traction maximale admissible (Tm): 2000 daN
- Rayon de courbure minimum en utilisation dynamique: 1543,2 mm
- Rayon de courbure minimum en utilisation statique: 771,6 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x400
Réf. Nexans 10282285
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 400 mm²
- Chute de tension en triphasé: 0,22 V/A.km
- Traction maximale admissible (Tm): 2000 daN
- Rayon de courbure minimum en utilisation dynamique: 1623,84 mm
- Rayon de courbure minimum en utilisation statique: 811,92 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x50
Réf. Nexans 10282269
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 50 mm²
- Chute de tension en triphasé: 1,23 V/A.km
- Traction maximale admissible (Tm): 450 daN
- Rayon de courbure minimum en utilisation dynamique: 787,2 mm
- Rayon de courbure minimum en utilisation statique: 393,6 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x50 Gaine renforcée
Réf. Nexans 10282270
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 50 mm²
- Chute de tension en triphasé: 1,23 V/A.km
- Traction maximale admissible (Tm): 450 daN
- Rayon de courbure minimum en utilisation dynamique: 847,2 mm
- Rayon de courbure minimum en utilisation statique: 423,6 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x70
Réf. Nexans 10282271
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 70 mm²
- Chute de tension en triphasé: 0,88 V/A.km
- Traction maximale admissible (Tm): 630 daN
- Rayon de courbure minimum en utilisation dynamique: 855,12 mm
- Rayon de courbure minimum en utilisation statique: 427,56 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x70 Gaine renforcée
Réf. Nexans 10282272
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 70 mm²
- Chute de tension en triphasé: 0,88 V/A.km
- Traction maximale admissible (Tm): 630 daN
- Rayon de courbure minimum en utilisation dynamique: 930,72 mm
- Rayon de courbure minimum en utilisation statique: 465,36 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x95
Réf. Nexans 10282273
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 95 mm²
- Chute de tension en triphasé: 0,66 V/A.km
- Traction maximale admissible (Tm): 855 daN
- Rayon de courbure minimum en utilisation dynamique: 951,6 mm
- Rayon de courbure minimum en utilisation statique: 475,8 mm
Nexans PV AC/DC 1-1,5kV Alu 3x1x95 Gaine renforcée
Réf. Nexans 10282274
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 3
- Section du conducteur: 95 mm²
- Chute de tension en triphasé: 0,66 V/A.km
- Traction maximale admissible (Tm): 855 daN
- Rayon de courbure minimum en utilisation dynamique: 1003,68 mm
- Rayon de courbure minimum en utilisation statique: 501,84 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x120
Réf. Nexans 10282231
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 120 mm²
- Chute de tension en triphasé: 0,54 V/A.km
- Traction maximale admissible (Tm): 1440 daN
- Rayon de courbure minimum en utilisation dynamique: 1159,2 mm
- Rayon de courbure minimum en utilisation statique: 579,6 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x120 Gaine renforcée
Réf. Nexans 10280791
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 120 mm²
- Chute de tension en triphasé: 0,54 V/A.km
- Traction maximale admissible (Tm): 1440 daN
- Rayon de courbure minimum en utilisation dynamique: 1216,8 mm
- Rayon de courbure minimum en utilisation statique: 608,4 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x150
Réf. Nexans 10282230
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 150 mm²
- Chute de tension en triphasé: 0,45 V/A.km
- Traction maximale admissible (Tm): 1800 daN
- Rayon de courbure minimum en utilisation dynamique: 880,8 mm
- Rayon de courbure minimum en utilisation statique: 440,4 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x150 Gaine renforcée
Réf. Nexans 10280792
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 150 mm²
- Chute de tension en triphasé: 0,45 V/A.km
- Traction maximale admissible (Tm): 1800 daN
- Rayon de courbure minimum en utilisation dynamique: 1298,4 mm
- Rayon de courbure minimum en utilisation statique: 649,2 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x185
Réf. Nexans 10280793
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 185 mm²
- Chute de tension en triphasé: 0,38 V/A.km
- Traction maximale admissible (Tm): 2000 daN
- Rayon de courbure minimum en utilisation dynamique: 1360,8 mm
- Rayon de courbure minimum en utilisation statique: 680,4 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x185 Gaine renforcée
Réf. Nexans 10280794
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 185 mm²
- Chute de tension en triphasé: 0,38 V/A.km
- Traction maximale admissible (Tm): 2000 daN
- Rayon de courbure minimum en utilisation dynamique: 1408,8 mm
- Rayon de courbure minimum en utilisation statique: 704,4 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x240
Réf. Nexans 10276644
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 240 mm²
- Chute de tension en triphasé: 0,31 V/A.km
- Traction maximale admissible (Tm): 2000 daN
- Rayon de courbure minimum en utilisation dynamique: 1495,2 mm
- Rayon de courbure minimum en utilisation statique: 747,6 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x240 Gaine renforcée
Réf. Nexans 10280795
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 240 mm²
- Chute de tension en triphasé: 0,31 V/A.km
- Traction maximale admissible (Tm): 2000 daN
- Rayon de courbure minimum en utilisation dynamique: 1552,8 mm
- Rayon de courbure minimum en utilisation statique: 776,4 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x300
Réf. Nexans 10282229
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 300 mm²
- Chute de tension en triphasé: 0,26 V/A.km
- Traction maximale admissible (Tm): 2000 daN
- Rayon de courbure minimum en utilisation dynamique: 1617,6 mm
- Rayon de courbure minimum en utilisation statique: 808,8 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x300 Gaine renforcée
Réf. Nexans 10286868
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 300 mm²
- Chute de tension en triphasé: 0,26 V/A.km
- Traction maximale admissible (Tm): 2000 daN
- Rayon de courbure minimum en utilisation dynamique: 1680,0 mm
- Rayon de courbure minimum en utilisation statique: 840 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x50
Réf. Nexans 10282266
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 50 mm²
- Chute de tension en triphasé: 1,23 V/A.km
- Traction maximale admissible (Tm): 600 daN
- Rayon de courbure minimum en utilisation dynamique: 880,8 mm
- Rayon de courbure minimum en utilisation statique: 440,4 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x50 Gaine renforcée
Réf. Nexans 10282267
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 50 mm²
- Chute de tension en triphasé: 1,23 V/A.km
- Traction maximale admissible (Tm): 600 daN
- Rayon de courbure minimum en utilisation dynamique: 950,4 mm
- Rayon de courbure minimum en utilisation statique: 475,2 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x70
Réf. Nexans 10282264
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 70 mm²
- Chute de tension en triphasé: 0,88 V/A.km
- Traction maximale admissible (Tm): 840 daN
- Rayon de courbure minimum en utilisation dynamique: 984,0 mm
- Rayon de courbure minimum en utilisation statique: 492 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x70 Gaine renforcée
Réf. Nexans 10282265
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 70 mm²
- Chute de tension en triphasé: 0,88 V/A.km
- Traction maximale admissible (Tm): 840 daN
- Rayon de courbure minimum en utilisation dynamique: 1020,0 mm
- Rayon de courbure minimum en utilisation statique: 510 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x95
Réf. Nexans 10282232
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 95 mm²
- Chute de tension en triphasé: 0,66 V/A.km
- Traction maximale admissible (Tm): 1140 daN
- Rayon de courbure minimum en utilisation dynamique: 1065,6 mm
- Rayon de courbure minimum en utilisation statique: 532,8 mm
Nexans PV AC/DC 1-1,5kV Alu 4x1x95 Gaine renforcée
Réf. Nexans 10282233
- Conditionnement: Touret (m)
- Avec neutre de section réduite: Non
- Nombre de conducteurs: 4
- Section du conducteur: 95 mm²
- Chute de tension en triphasé: 0,66 V/A.km
- Traction maximale admissible (Tm): 1140 daN
- Rayon de courbure minimum en utilisation dynamique: 1123,2 mm
- Rayon de courbure minimum en utilisation statique: 561,6 mm
Description
Description
Normes
-
ProduitIEC 60228; IEC 60502-1
Application
Le câble Nexans PV AC/DC 1-1,5kV Alu offre d'excellentes performances et une fiabilité à long terme, avec une durée de vie prévisionnelle supérieure à 25 ans. Il est recommandé pour une utilisation en centrales solaires à l'echelle industrielle, quelle que soit l'architecture retenue.
Utilisation universelle
Le câble Nexans PV AC/DC 1-1,5kV Alu est adapté aussi bien aux liaisons de puissance en courant continu présentant une tension de 1500V entre polarité et terre qu'en courant alternatif 800V vis-à-vis des fortes élévations de tensions phase/terre consécutives à l'emploi d'un dispositif anti PID* ou d'un régime de neutre impédant.
PID* : Potential Induced Deterioration ou dégradation induite par le potentiel (des panneaux PV)
Le câble Nexans PV AC/DC 1-1,5kV Alu est disponible en deux versions :
- une version préconisée pour une installation au sol ou sous fourreau
- une version avec gaine renforcée mieux adaptée à une pose mécanisée enterrée selon NF C15-100 et UTE C15-520 (Les câbles sont placés entre deux couches de sable de rivière ou de terre meuble de 10 cm d’épaisseur chacune ; une protection mécanique indépendante contre le choc des outils métalliques à main doit être prévue)
Construction
- Câble unipolaire avec conducteur Aluminium
- Isolation Polyéthylène Réticulé (XLPE)
- Gaine extérieure PVC ou Gaine renforcée PVC
(Epaisseur isolation et essai diélectrique 1,8/3kV selon IEC 60502-1, Rapport d'essai LCIE n°159694-732611)
Caractéristiques électriques
Intensité maximale selon NF C15-100 pour câble posé seul :
a) à l'air libre, à l'abri du soleil, sur chemins de câbles ou corbeaux, échelles à câbles, et espacés de la paroi
b) enterré (selon règles NF C15-100 et UTE C15-520) dans un sol de résistivité thermique de 1 K.m/W, profondeur de pose : 600 mm
Les valeurs d'intensité admissible et de chute de tension (pour cos φ = 0.8 et F = 50Hz) mentionnées dans les tableaux sont celles d'une liaison triphasée.
Si les conditions sont différentes, appliquer les facteurs de correction de la norme NF C15-100.
Offre bas carbone
Le bas carbone en quelques mots
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature de l'âme
Aluminium Classe 2
Isolation
Polyéthylène Réticulé
Gaine extérieure
PVC
Couleur de la gaine
Noir
Flexibilité de l'âme
Classe 2
Forme de l'âme
Circulaire
Caractéristiques électriques
Caractéristiques électriques
Tension Uo/U
1.5/1.5 kV DC – 1/1 kV AC
Caractéristiques mécaniques
Caractéristiques mécaniques
Résistance mécanique aux chocs
AG2
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Température maximale sur l'âme
90 °C
Température maximale sur l'âme en court circuit
250 °C
Température ambiante d'utilisation, plage
-25 ... 60 °C
Non propagateur de la flamme
IEC 60332-1
Etanchéité
AD8
Tenue aux UV
Oui
Résistance aux intempéries
Très bonne
Résistance chimique
Accidentelle
RoHS conform
RoHS 2011/65/EU
Nos sites web
Sélectionnez votre pays pour trouver nos produits et solutions
-
Afrique
- Afrique
- Côte d'Ivoire
- Ghana
- Maroc
- Zone Afrique du Nord
- Amériques
- Asie
- Europe
- Océanie
