EN 4604-006 WM
EN 4604-006 WM

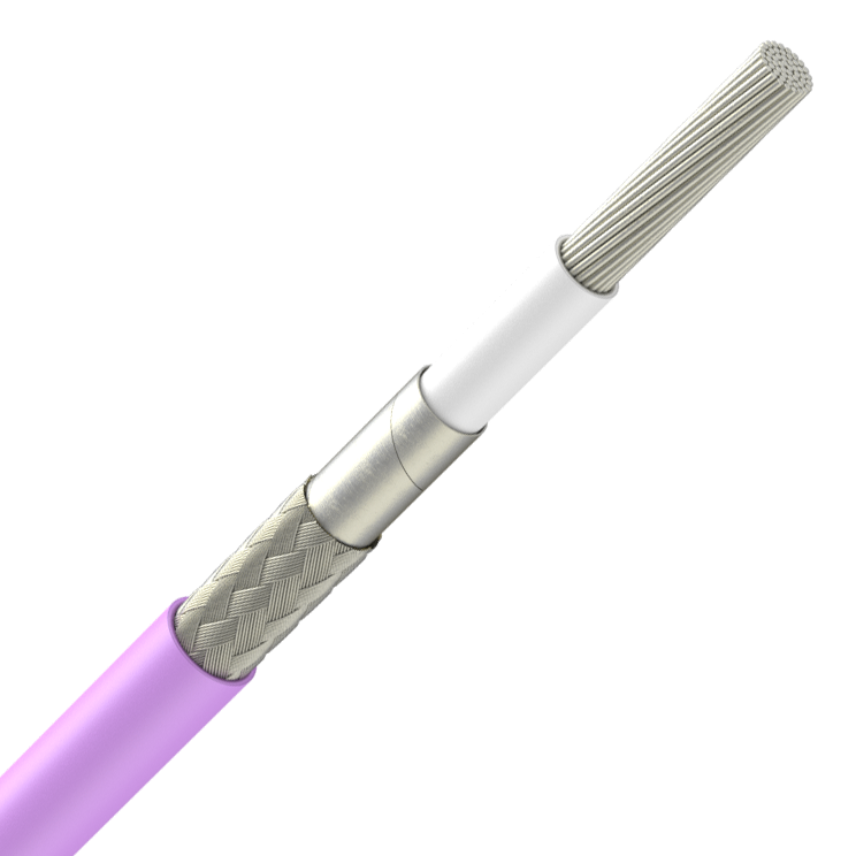

50 Ohms, Coaxial Cable
Designed for high frequency signal transmission in aircraft
electrical systems.
Description
Description
Normes
-
EssaisprEN 3475
-
InternationalprEN 4604-001, -002 and -006
CORE
Solid silver plated copper
Diameter = 1.02 ± 0.03 mm
INSULATION
Expanded PTFE
Diameter = 2.84 ± 0.10 mm
SHIELD
1st layer
Silver plated copper tape
2nd layer
Silver plated copper braid
Strand diameter : 0.10 mm
Diameter = 3.50 ± 0.20 mm
JACKET
Violet FEP
Overall diameter = 3.85 ± 0.15 mm
Max. weight = 35 g/m
Electical Characteristics
| Operating frequency | : up to 5GHz |
| Dielectric stength | : 2500Vac |
| Operating voltage | : 750Vac |
| Characteristic impedance | : 50 ± 3 Ω |
| Maximum linear capacitance | : 82 pF/m |
| Nominal velocity of progation | : 243 000 km/s (81%) |
Attenuation and Power Handling
| Frequency | Max. Rated Power | Max. Attenuation at 20°C |
| (MHz) | (W) | (dB/100m) |
| 50 | 2800 | 8 |
| 100 | 2000 | 11.5 |
| 400 | 110 | 20.5 |
| 1000 | 600 | 40 |
| 5000 | 300 | 85 |
Caractéristiques
Caractéristiques
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Température ambiante d'utilisation, plage
-55 ... 200 °C
Rayon de courbure minimum en utilisation statique
25 mm
Rayon de courbure minimum en utilisation dynamique
70,0 mm
Non propagateur de la flamme
FAR/JAR part 25 sec 25.869 (a)(4) Appendix F part 1 (3)
Résistance aux huiles
Very good resistance to aircraft fluids
Conforme RoHS
Oui
Ressources
Ressources
Information de livraison
Colour of jacket : Black
Marking text : EN WM FRF**
FR = Country of Origin (FR = France)
F = Manufacturer (F = Nexans)
(**) = Year of manufacturing (ie. 14 = 2014)
