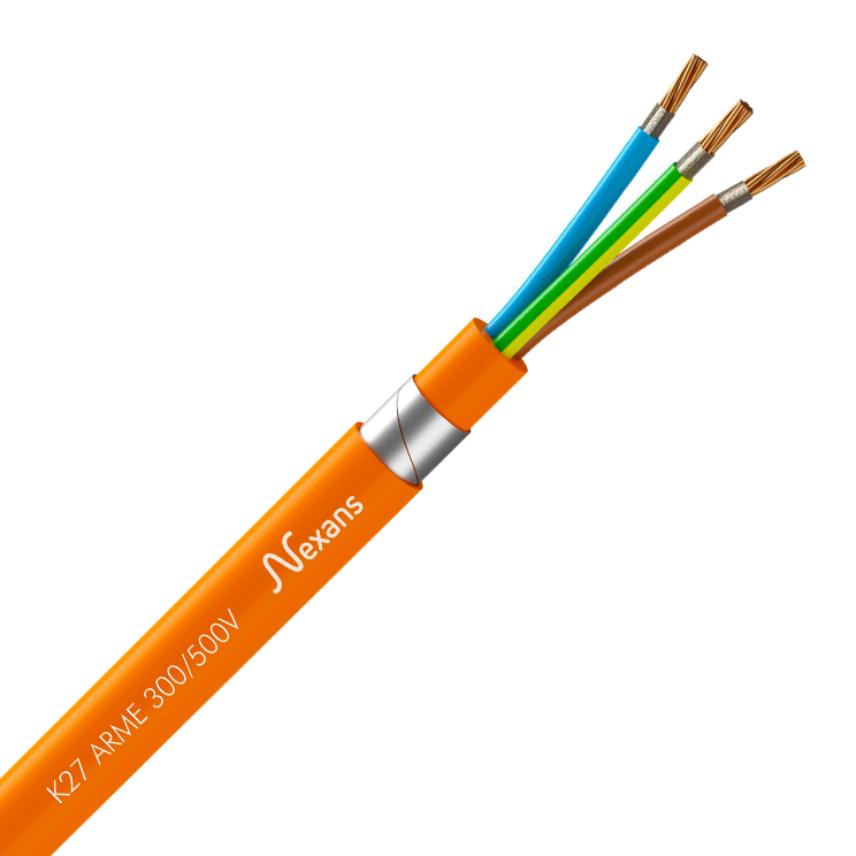

K27 ARME 300/500V 12x1,5
K27 ARME 300/500V 12x1,5
Spécification RATP
CR1-C1-C2
Résistants au Feu
Armé
- Réf. Nexans : 10265295
- GTIN : 3427580818134
Description
Description
Normes
-
ProduitIEC 60228; NF C32-310; NF C32-310
-
EssaisNF C32-070/C1; NF C32-070/C1; NF C32-070/C2; NF C32-070/C2
Comportement au feu
- Non propagation de la flamme: Ces câbles sont conformes à la specification RATP K20
- Non propagation de l'incendie: Ces câbles sont conformes à la spécification RATP K20
- Résistant au feu : Ces câbles sont conformes à la spécification RATP K20
- Faible fumée: Ces câbles sont conformes à la specification RATP K20
- Sans Halogène: Ces câbles sont conformes à la spécification RATP K20
- Faible Toxicité: Ces câbles sont conformes à la spécification RATP K20
- Faible Corrosivité: Ces câbles sont conformes à la spécification RATP K20
Construction
- Ame : Cuivre nu - classe 1 section < 4mm² - classe 2 section > =4mm²
- Isolation : Silicone + ruban Mica
- Gaine interne : Polyoléfine sans halogène
- Armure : Feuillards en acier
- Gaine extérieure : Polyoléfine sans halogène, couleur : orange
Marquage
K27 - 300/500 - Nbre de conducteur & section - ARME - MM/AA - NEXANS 279 - N° de fabrication + marquage métrique
Repérage des conducteurs
2x: bleu-brun
3x: brun-noir-gris (brun-noir-bleu pour les sections de conducteurs de 1,5 et 2,5)
3G: bleu-brun-vert/jaune
4x: bleu-brun-noir-gris
4G: brun-noir-gris-vert/jaune
5x: bleu-brun-noir-gris-noir
5G: bleu-brun-noir-gris-vert/jaune
A partir de 7 conducteurs : blancs numérotés avec ou sans vert/jaune
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Nature de l'âme
Cuivre nu
Isolation
-
Isolant
-
Armure
Rubans d'acier
Gaine interne
Polyoléfine
Gaine extérieure
Polyoléfine sans halogène
Couleur de la gaine
Orange
Conducteur vert/jaune
Non
Sans halogène
-
Type de conducteur
Massif class 1
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Nombre de conducteurs
12
Section du conducteur
1,5 mm²
Diamètre extérieur maxi
29,0 mm
Diamètre extérieur minimal
- mm
Masse approximative
716 kg/km
Caractéristiques électriques
Caractéristiques électriques
Intensité permissible (courant continu)
- A
Voltage Drop
- V/A.km
Caractéristiques mécaniques
Caractéristiques mécaniques
Résistance mécanique aux chocs
Bonne
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Température ambiante d'utilisation, plage
-20 ... 60 °C
Corrosivité des fumées
-
Densité de fumée dégagée
-
Non propagateur de l'incendie
-
Non propagateur de la flamme
-
Résistance au feu
-
Température maximale sur l'âme
90 °C
Ressources
Ressources
Information de livraison
Marking
K27 - 300/500 - Nber of cores & cross-section - ARME - MM/YY - NEXANS 279 - Manufacturing n° + metric marking
