Nexans HIGHFLEX lignes de transfert cryogéniques isolées sous vide et de haute flexibilité

Bénéfices

• Conception robuste intégrant une tresse métallique sur chaque tube pour une résistance accrue à la fatigue mécanique sur 10000 cycles de flexion.
• Lignes intégralement préparées en usine, livrées à longueur, équipées de leurs terminaisons, testées et prêtes à l'emploi
• Disponibles dans des longueurs allant jusqu'à 30 m et dans une gamme de diamètres allant de DN8 à DN150
• Interface de couplage adaptée à votre application
• Sécurité : pas de point froid, pas de givre, double confinement, détection de la perte de vide (en option)

Construction

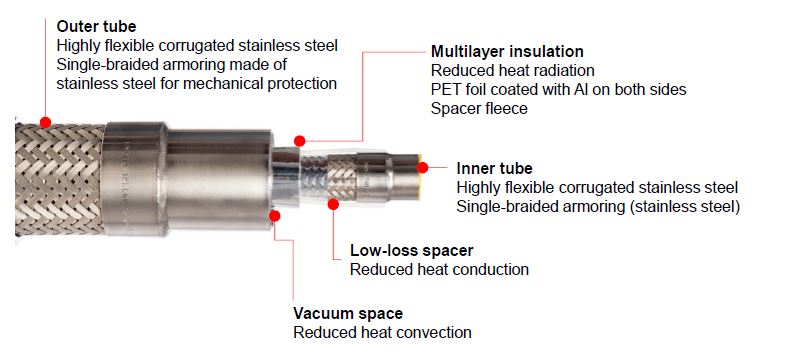

Nexans HIGHFLEX est une construction tubulaire composée de deux tubes ondulés en acier inoxydable. L'ondulation parallèle offre une grande flexibilité avec des rayons de courbures réduits. La conception comprend une armature en acier inoxydable à simple tresse sur tous les tubes pour une meilleure stabilité à la pression et une meilleure résistance à la fatigue mécanique.

Une isolation thermique haute performance est mise en oeuvre entre le tube de process et le tube externe en agissant de manière combinée sur rayonnement, la conduction et  la convection de la chaleur:

• Matériau d'isolation multicouche (MLI) : plusieurs couches de film hautement réfléchissant séparées par un intissé sont appliquées sur le tube de traitement pour refléter le rayonnement thermique vers l'extérieur de la construction
• Un vide poussé est généré dans l'espace annulaire et stabilisé par des tamis moléculaires et des filtres chimiques pour empêcher la convection de la chaleur
• Une entretoise à faible perte minimise les surfaces de contact et la conduction thermique entre le tube externe et le tube de process

Toutes les lignes Nexans HIGHFLEX intègrent un module de pompage équipé de disques de rupture, d'un port de pompage et d'un port de mesure de vide.

Les solutions Nexans HIGHFLEX sont disponibles sur une gamme de diamètres comprise entre DN8 et DN150. Pour des configurations supérieures à DN50 ou des constructions spéciales, veuillez nous contacter directement.
