Nexans U-1000 R2V DISTINGO

DISTINGO

Le câble Nexans U-1000 R2V, rigide et semi-rigide, est doté d'une âme en cuivre pour les installations tertiaires ou industrielles.

Cette famille intègre :

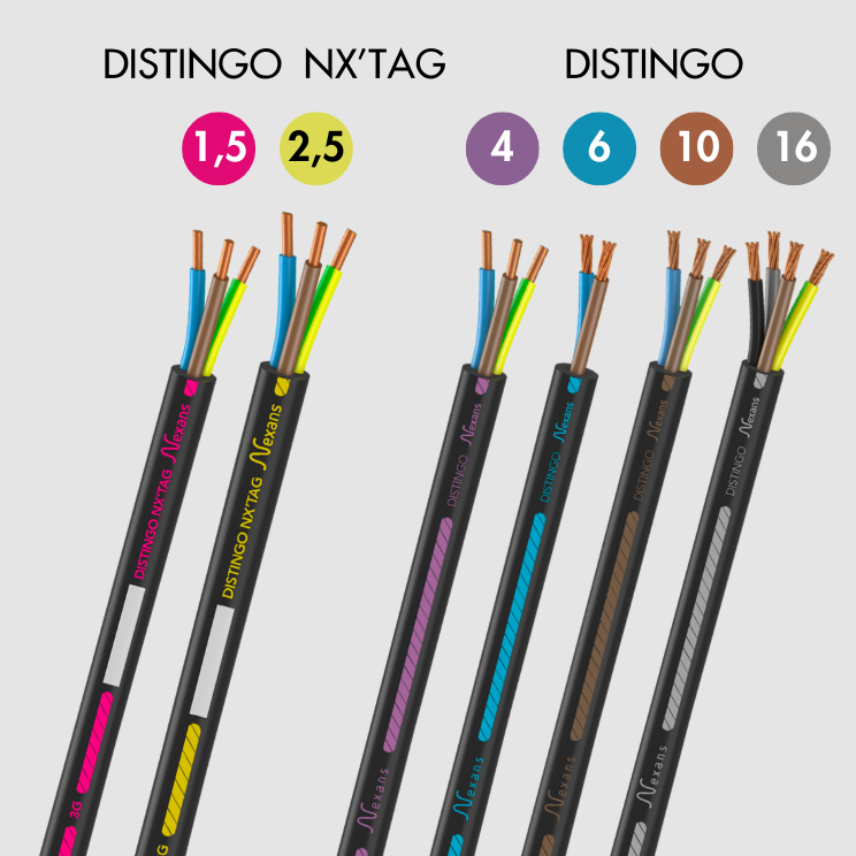

- le nouveau câble U-1000 R2V DISTINGO NX'TAG pour les sections de 1,5 et 2,5mm², de 3 à 5 conducteurs.
- la gamme U-1000 R2V DISTINGO pour les sections du 4 au 16mm², de 3 à 5 conducteurs.

Lire plus

Télécharger tous les documents Trouver un distributeur

Contactez-nous

Produits

Description

Normes

Produit

IEC 60502-1; NF C32-321

Avantages

La famille de câbles Nexans U-1000 R2V est composée de :

La gamme Nexans U-1000 R2V DISTINGO NX'TAG, fabriquée en France, pour les sections de 1.5 et 2.5mm2, de 3 à 5 conducteurs, avec les mêmes caractéristiques. Une zone de marquage permet d’identifier chaque câble et sa destination lors de l’installation.
La gamme Nexans U-1000 R2V DISTINGO, également fabriquée en France, pour les sections comprises entre 6 et 16mm2, de 1 à 5 conducteurs. La gamme Nexans U-1000 R2V en conditionnement MOBIWAY MOB.
Et la gamme Nexans U-1000 R2V, pour les sections à partir du 25mm2.

Le câble Nexans U-1000 R2V DISTINGO simplifie la vie sur le chantier : des repérages malins permettent d'identifier la section, le nombre de conducteurs et la longueur restante sur le touret en un coup d'oeil.

Les avantages de la gamme Nexans U-1000 R2V DISTINGO:

Marquage métrique Métrium pour identifier la longueur de câble restante
Identification directe de la section sur le câble et sur le packaging
Résistance aux UV
La qualité Nexans
Disponible en Mobiway MOB

Installation

Les câbles Nexans U-1000 R2V avec isolation XLPE et gaine PVC sont destinés à un usage courant dans les applications tertiaires et l'industrie, et sont particulièrement recommandés pour les installations fixes de distribution d'énergie basse tension.
Ils sont non propagateurs de la flamme (C2), avec une réaction au feu E_ca (EN 50575:2014+A1:16) en terme de classification RPC.

Pose

Les câbles Nexans U-1000 R2V peuvent être posés sur chemins de câbles, sur tablettes, à l'intérieur de caniveaux ou fixés aux parois, à l'extérieur avec ou sans protection. Ils peuvent aussi être enterrés avec protection mécanique complémentaire.
Ils peuvent être installés en extérieur sans protection (résistance aux UV , AN3 selon NF C15-100).

Lors du tirage des câbles, tous les conducteurs participent à l'effort de manière identique. La force maximale de traction ne doit en aucun cas dépasser 5 daN/mm² de section globale.

Les valeurs d'intensité et de chute de tension sont données :

a) Sur tablette perforée, à l'air libre, à l'abri du soleil, température ambiante=30°C
b) Enterré (profondeur de pose= 600mm) dans un sol à 20°C , de résistivité thermique 1K.m/W.

Si les conditions sont différentes, les facteurs de correction de la norme NF C15-100 s'appliquent.

Chute de tension : calculée avec cos PHI = 0,8

Marquage

S.Y. + NF - USE N° usine U-1000 R2V n (x ou G) s mm²

n = nombre de conducteurs
s = section en mm²
G = avec Vert-Jaune
x = sans Vert-Jaune

Pour DISTINGO™, marquage METRIUM™

Les + de la gamme Nexans U-1000 R2V DISTINGO NX'TAG

1 section - 1 couleur

Disponible en touret MOBIWAY MOB

Plus d'infos sur la gamme U-1000 R2V DISTINGO

Marquage Métrium

Brêveté par Nexans, le marquage Métrium permet une lecture simple et rapide de la longueur restante

Gain de temps : on ne déroule que la longueur nécessaire
Pratique : on peut identifier les stocks rapidement

Produit complémentaire

Distingo et Distingo NX'TAG sont disponibles sur touret Mobiway MOB pour faciliter la pose des câbles :

Facile à transporter grâce à ses poignées
Facile à dérouler grâce à sa fonction trépied avec patins anti-glissement intégrés aux flasques
Flasque réutilisables et tourets en matériaux recyclables

Service complémentaire

Nexans propose un outil pour calculer rapidement la section de câble adéquate : Easycalc. Il suffit de télécharger l'application Nexans, disponible sous Androîd et iOS.
