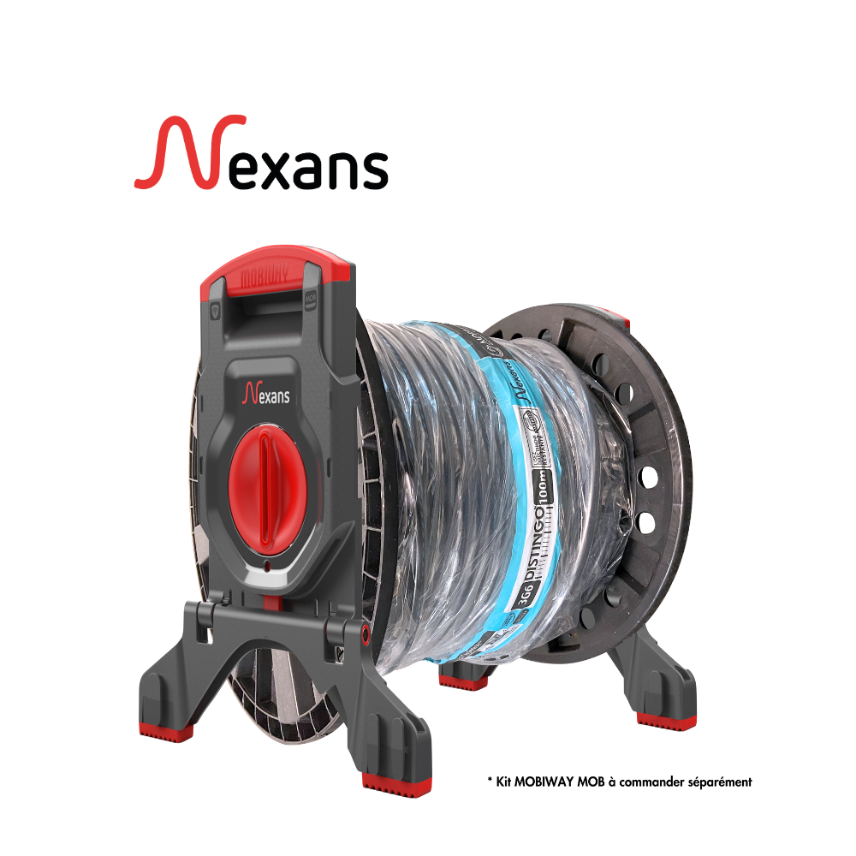

Nexans U-1000 R2V DISTINGO MOBIWAY™ MOB 3G6 D100m

Avantages

La famille de câbles Nexans U-1000 R2V est composée de :

• La gamme Nexans U-1000 R2V DISTINGO NX'TAG, fabriquée en France, pour les sections de 1.5 et 2.5mm2, de 3 à 5 conducteurs, avec les mêmes caractéristiques. Une zone de marquage permet d’identifier chaque câble et sa destination lors de l’installation.
• La gamme Nexans U-1000 R2V DISTINGO, également fabriquée en France, pour les sections comprises entre 6 et 16mm2, de 1 à 5 conducteurs. La gamme Nexans U-1000 R2V en conditionnement MOBIWAY MOB.
• Et la gamme Nexans U-1000 R2V, pour les sections à partir du 25mm2.

Le câble Nexans U-1000 R2V DISTINGO  simplifie la vie sur le chantier : des repérages malins permettent d'identifier la section, le nombre de conducteurs et la longueur restante sur le touret en un coup d'oeil.

Les avantages de la gamme Nexans U-1000 R2V DISTINGO:

• Marquage métrique Métrium pour identifier la longueur de câble restante
• Identification directe de la section sur le câble et sur le packaging
• Résistance aux UV
• La qualité Nexans
• Disponible en Mobiway MOB

Installation

Les câbles Nexans U-1000 R2V avec isolation XLPE et gaine PVC sont destinés à un usage courant dans les applications tertiaires et l'industrie, et sont particulièrement recommandés pour les installations fixes de distribution d'énergie basse tension.
Ils sont non propagateurs de la flamme (C2), avec une réaction au feu E_ca (EN 50575:2014+A1:16) en terme de classification RPC.

Pose

Les câbles Nexans  U-1000 R2V peuvent être posés sur chemins de câbles, sur tablettes, à l'intérieur de caniveaux ou fixés aux parois, à l'extérieur avec ou sans protection. Ils peuvent aussi être enterrés avec protection mécanique complémentaire.
Ils peuvent être installés en extérieur sans protection (résistance aux UV , AN3 selon NF C15-100).

Lors du tirage des câbles, tous les conducteurs participent à l'effort de manière identique. La force maximale de traction ne doit en aucun cas dépasser 5 daN/mm² de section globale.

Les valeurs d'intensité et de chute de tension sont données :

a) Sur tablette perforée, à l'air libre, à l'abri du soleil, température ambiante=30°C
b) Enterré (profondeur de pose= 600mm) dans un sol à 20°C , de résistivité thermique 1K.m/W.

Si les conditions sont différentes, les facteurs de correction de la norme NF C15-100 s'appliquent.

Chute de tension :  calculée avec cos PHI = 0,8

Marquage

S.Y. + NF - USE N° usine U-1000 R2V n (x ou G) s mm²

• n = nombre de conducteurs
• s = section en mm²
• G = avec Vert-Jaune
• x = sans Vert-Jaune

Pour DISTINGO™, marquage METRIUM™
